FUNCIONAMIENTO
🔧 Principio de funcionamiento

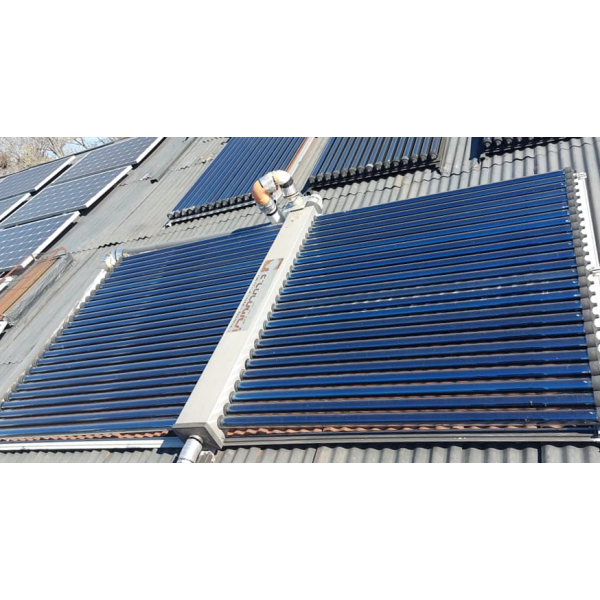

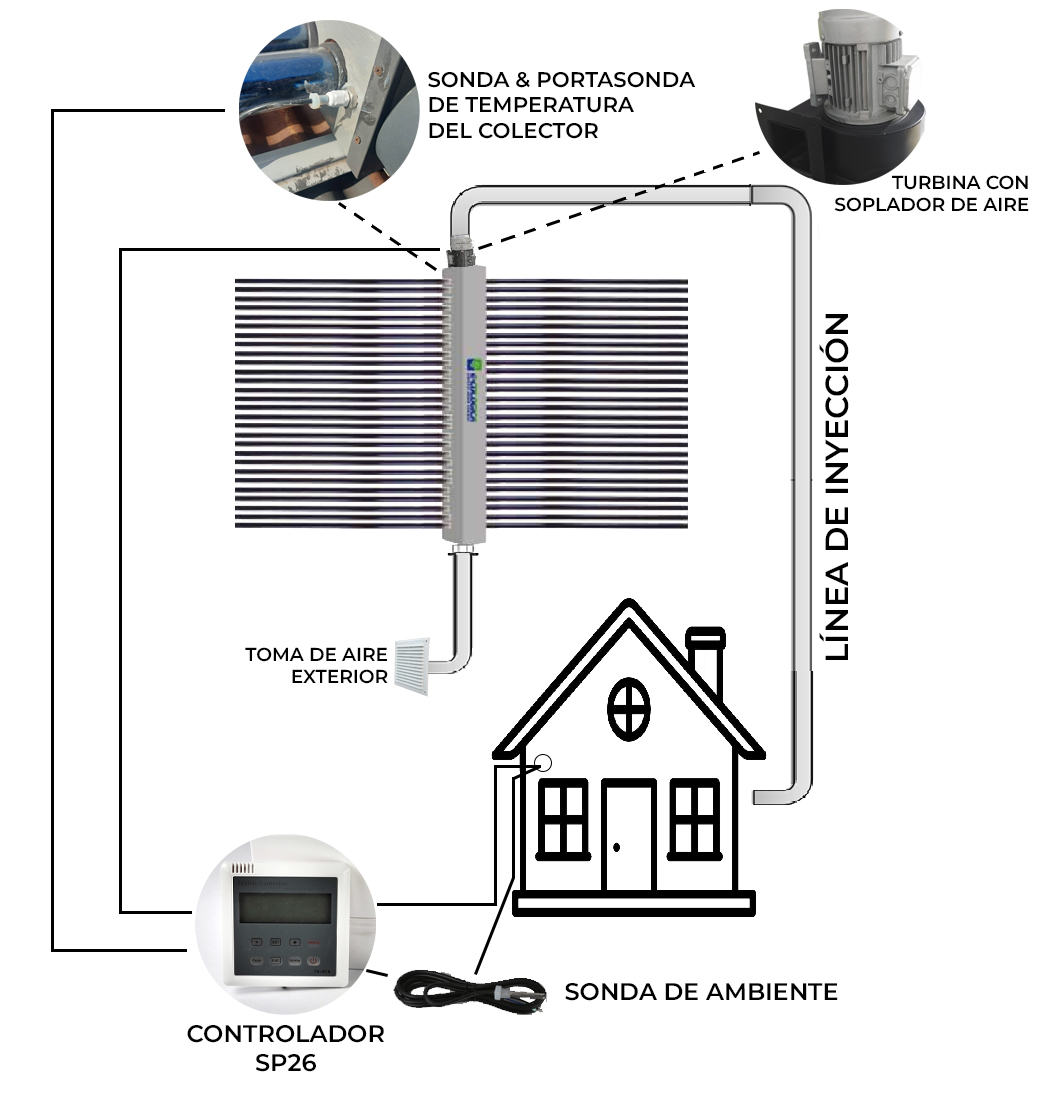

El sistema se compone de:
- Un colector solar apto para la circulación de aire con una turbina para impulsar el aire al ambiente a calefaccionar.
- Un controlador electronico diferencial con 2 sondas y porta sondas que compara continuamente la temperatura del aire en el colector y la del ambiente, activando la turbina si la temperatura del aire en el colector es mayor a la que hay en el ambiente y desconectandola si la temperatura en el colector es igual o menor a la del ambiente a calefaccionar.

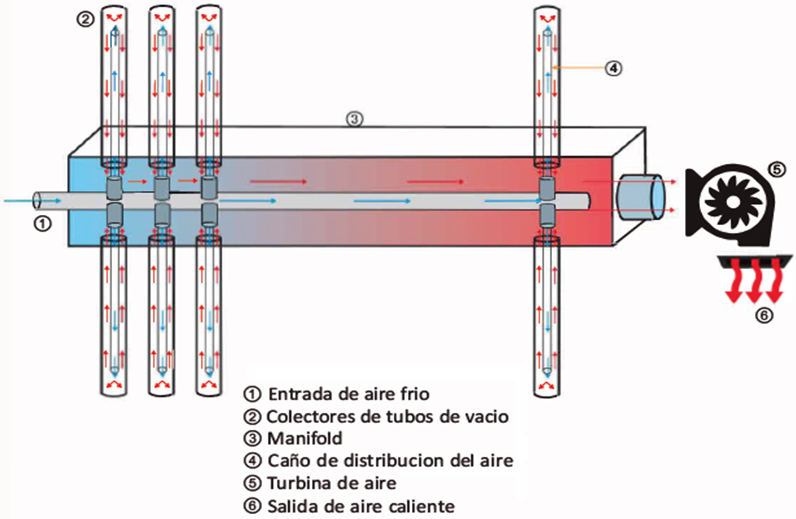

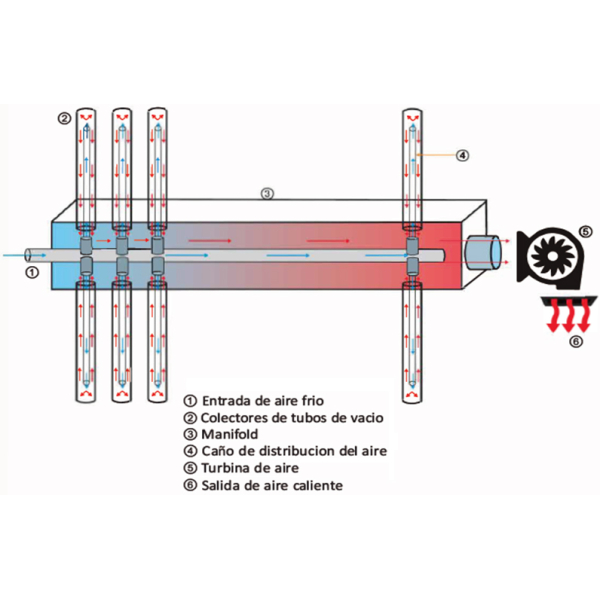

El colector solar está compuesto por un manifold central (3) que recibe el aire frio por la parte inferior (1) y lo reparte por los caños de distribucion del aire (4) a los tubos colectores de vacio (2). En su recorrido el aire se calienta al entrar en contacto con la superficie absorbente del tubo colector y luego se impulsa hacia el ambiente a climatizar por acción de la turbina que se encuentra en el extremo superior (5)
El tubo de vacío absorbe la energía solar y la convierte en calor aprovechable. El vacío entre las dos tuberías de vidrio del tubo colector permite aprovechar hasta el 90 % de la energía calórica captada, evitando pérdidas de calor por conducción y convección.
El sistema puede utilizarse:

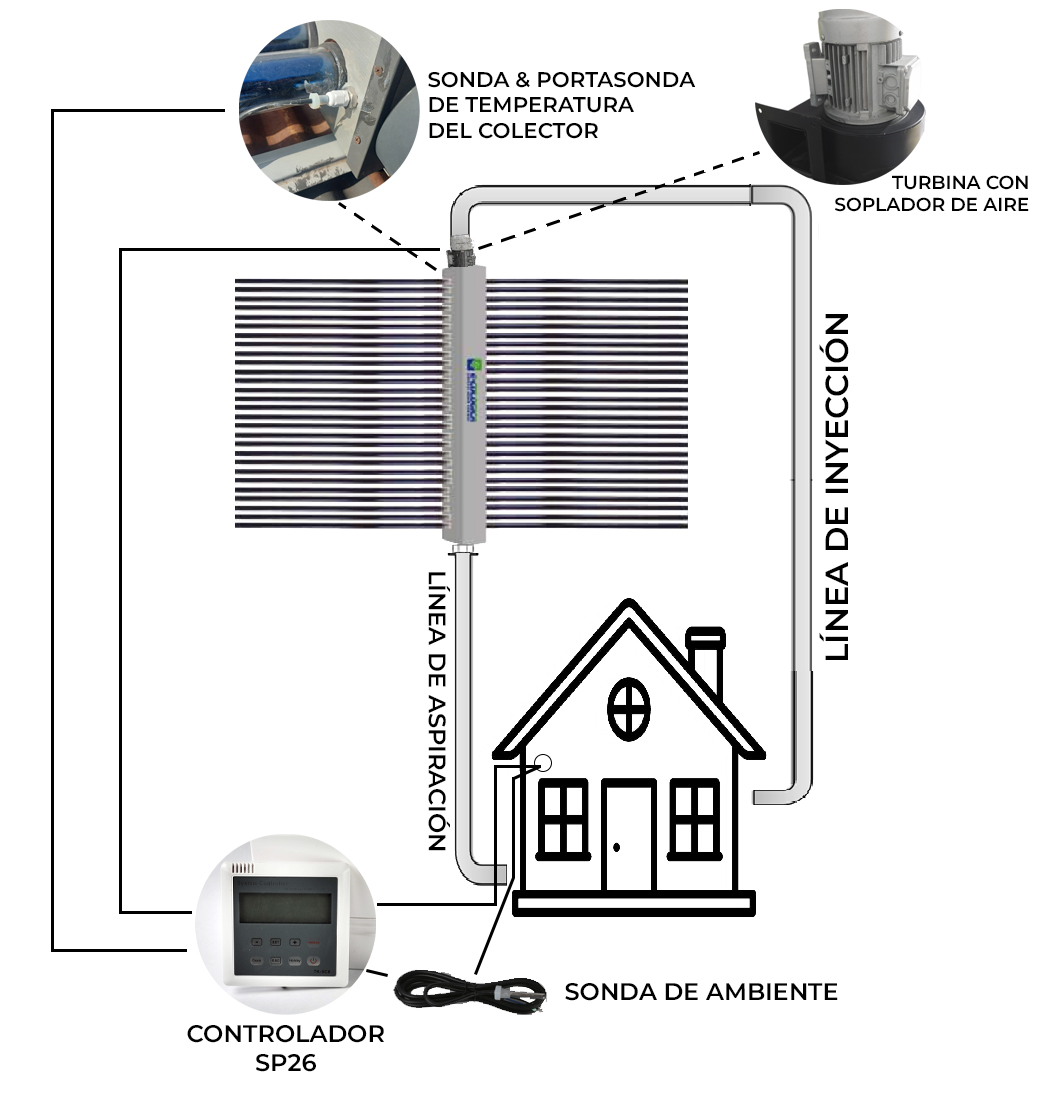

- Recirculando aire del ambiente (recomendado para ubicaciones geográficas con bajas temperaturas promedio).

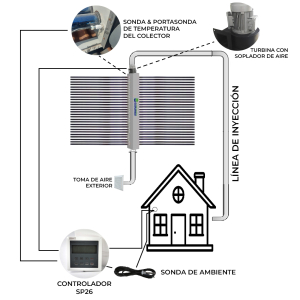

- Tomando aire del exterior e inyectándolo caliente en el lugar a calefaccionar (recomendado para ubicaciones geográficas mas templadas ó cuando se desea, además, renovar el aire).
🔋 Autonomía y rendimiento
Nuestro colector solar por aire ofrece una autonomía térmica directa, sin necesidad de acumuladores hidráulicos ni sistemas de bombeo. Su funcionamiento depende exclusivamente de la radiación solar disponible, lo que lo convierte en una solución ideal para:
• Zonas con buena exposición solar durante el día
• Aplicaciones que requieren calor inmediato mientras hay sol
• Procesos de secado o calefacción que pueden adaptarse a horarios solares
Ventajas clave:
• No requiere baterías ni almacenamiento térmico complejo
• Encendido automático con la radiación solar
• Bajo consumo energético auxiliar (consumo de la turbina 90-120 Wh).
⚠️ Limitaciones a considerar
Como todo sistema solar directo, existen condiciones que pueden afectar su rendimiento:
• Dependencia solar: No genera calor durante la noche o en días muy nublados
• Sin acumulación térmica: No almacena calor para uso posterior (aunque puede combinarse con sistemas de respaldo)
• Temperatura variable: La temperatura del aire caliente depende de la intensidad solar del momento
• Orientación e instalación: Requiere buena orientación al sol y espacio adecuado para el colector
Recomendaciones prácticas:
👉 Para zonas con alta demanda nocturna, recomendamos combinar con sistemas de respaldo eléctrico o térmico.
👉 En aplicaciones agrícolas, se sugiere operar en horarios de máxima radiación para optimizar el secado.

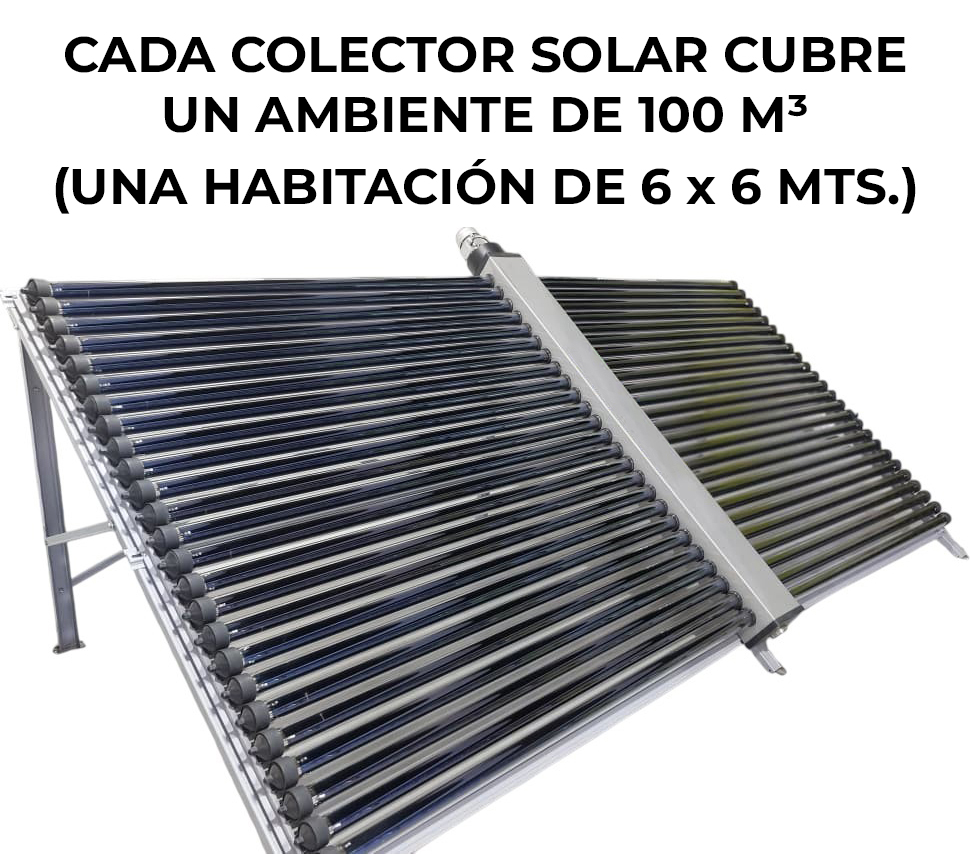

Dimensionamiento:
- Para calefacción domestica: 1 colector cada 80 m3 ( ambiente de 10x3m altura 2.5 mts)
- Para secaderos de frutos ó ropa: 1 colector cada 10 – 30 m3, según la temperatura requerida.
El calefactor solar consta de tres partes principales:
Colector solar con tubos de vacio
Absorbe la energía solar y la convierte en calor aprovechable. El vacío entre las dos tuberías de vidrio del tubo colector aísla contra las pérdidas de calor. Por los tubos de distribución están en el interior de los tubos colectores de vacío circula el aire frío uniformemente que va absorbiendo temperatura durante su recorrido.

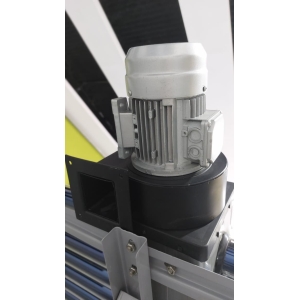

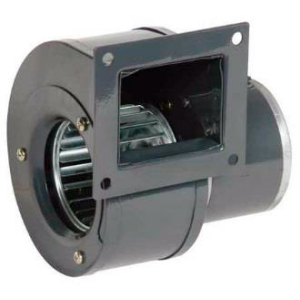

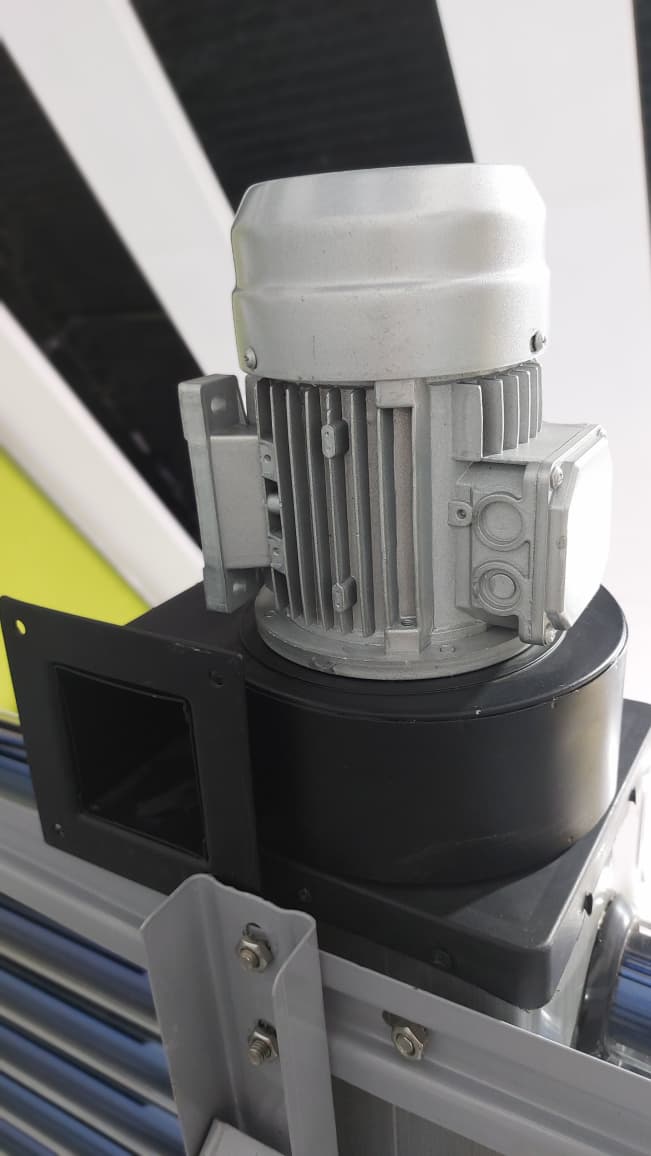

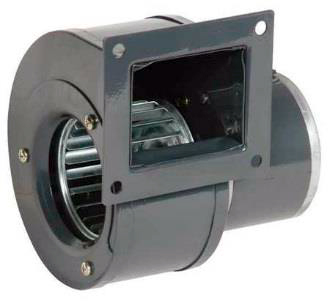

Turbina de aire:
El soplador de aire especial de 90 W desplaza 200m3/hora de aire frio que al atravesar el colector lo vuelca en el ambiente a calefaccionar.

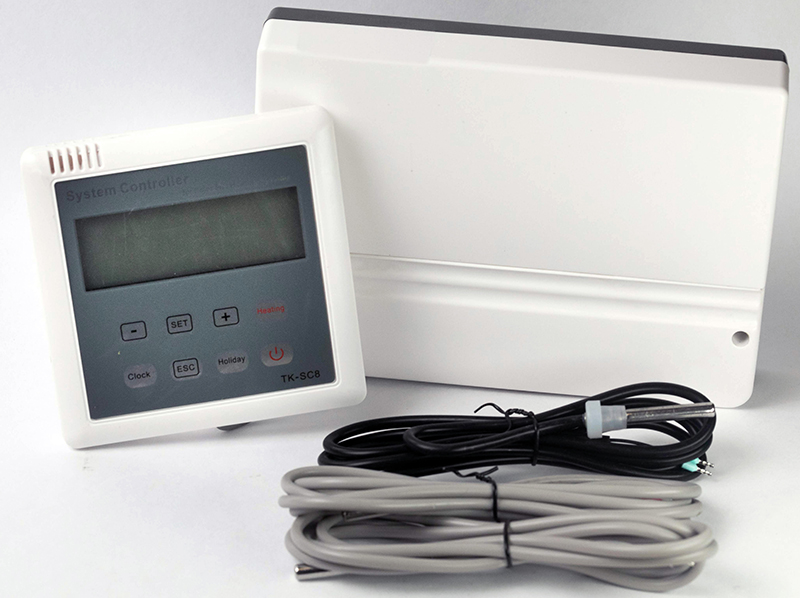

Controlador Inteligente:
El controlador, de diseño extremadamente fiable, detecta la temperatura del aire exterior e interior de la habitación y controla la temperatura del aire caliente entre 20 y 200 °C. Además, inicia y detiene automáticamente el sistema de acuerdo a la diferencia de temperatura que se programó.
