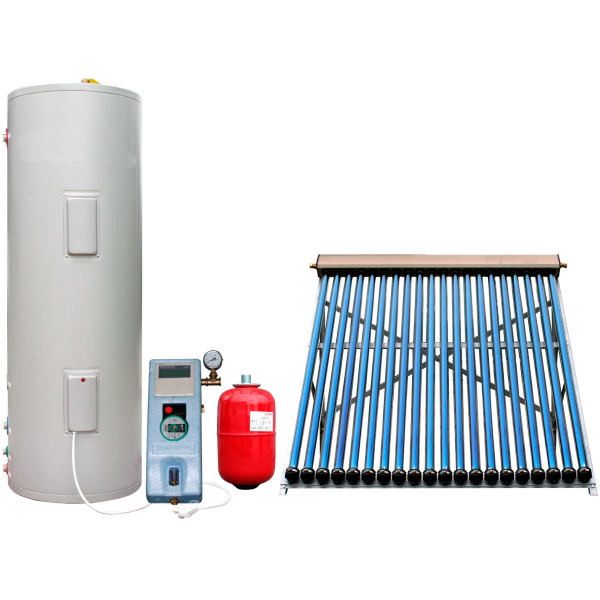

☀️ Sistema Solar Térmico Split con Colectores Heat Pipe y Acumulador Presurizable
Solución solar integral para agua caliente sanitaria, calefacción y climatización de piscinas. Combina colectores Heat Pipe de alta eficiencia con acumulador presurizable, en un sistema modular, seguro y adaptable a viviendas, edificios, hoteles, clubes y más.
💧 Aplicaciones principales:
Agua caliente sanitaria (ACS) con ahorro inmediato en gas y electricidad
Economizador de un sistema de Calefacción por suelo radiante
Climatización de piscinas, extendiendo la temporada hasta 6 meses
Sistema mixto: ACS + calefacción para máxima eficiencia
⚙️ Ventajas clave:
Instalación rápida y escalable según demanda
Ahorros del 30 al 70% en energía convencional
Uso continuo todo el año, acelerando el retorno de inversión
Reducción de emisiones y mejora del rendimiento global
Este sistema solar térmico utiliza colectores Heat Pipe para captar energía solar y transferirla al agua – que es el fluido caloportador del sistema- mediante un circuito cerrado y presurizado. El agua circula impulsada por una bomba, pasando por un intercambiador de calor que esta en la parte inferior del acumulador donde transfiere la energía sin contacto directo entre el fluido solar y el agua de consumo. El acumulador presurizable almacena el agua caliente y la distribuye hacia distintos usos:
En forma directa para:
Agua caliente sanitaria (ACS)
A traves del intercambiador de calor que esta en la parte superior del acumulador para:
Calefacción por suelo radiante o radiadores
Climatización de piscinas,
etc
Gracias a su diseño modular, permite usos simultáneos y se adapta a viviendas, edificios, hoteles, clubes y proyectos mixtos.

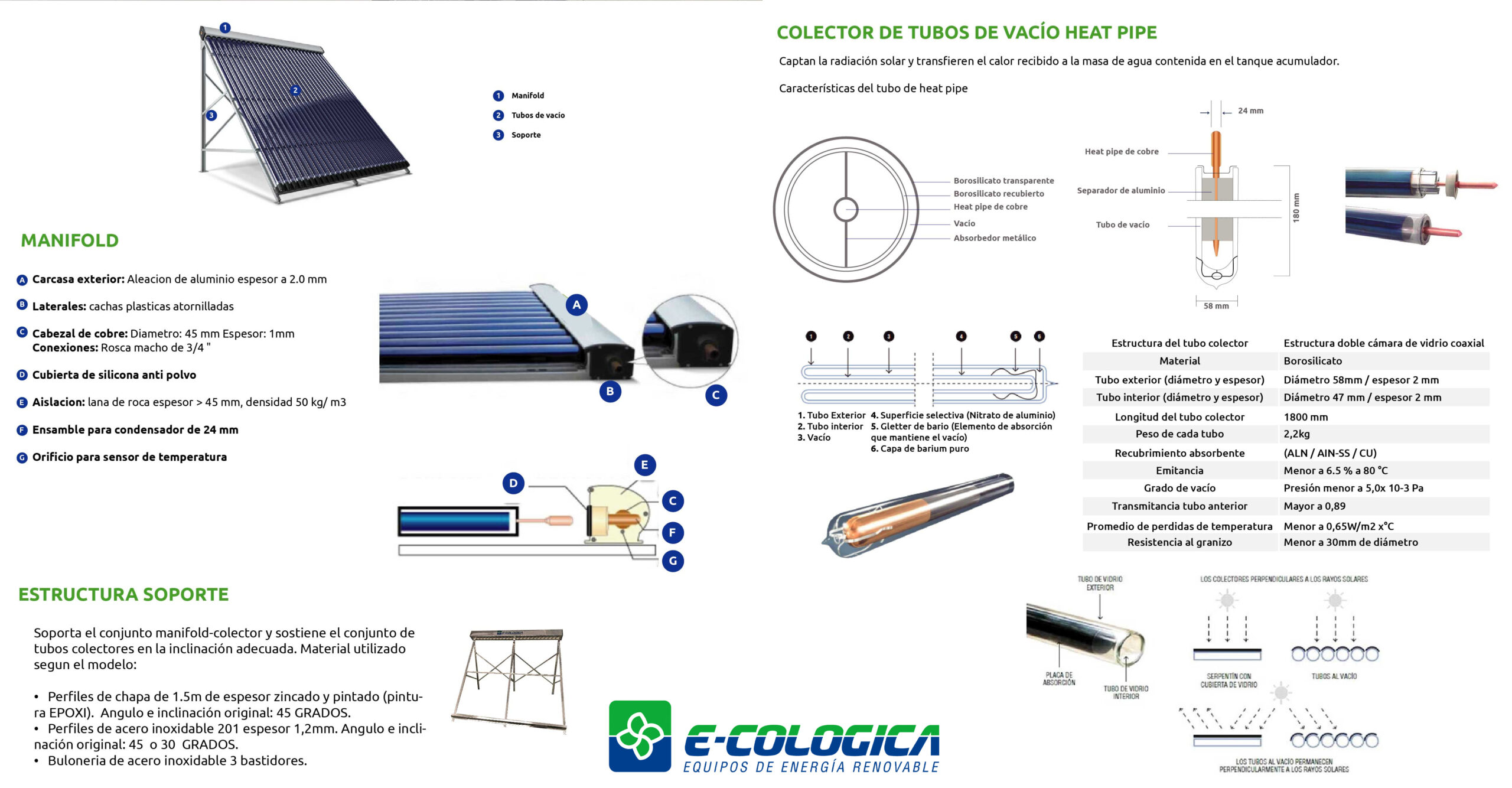

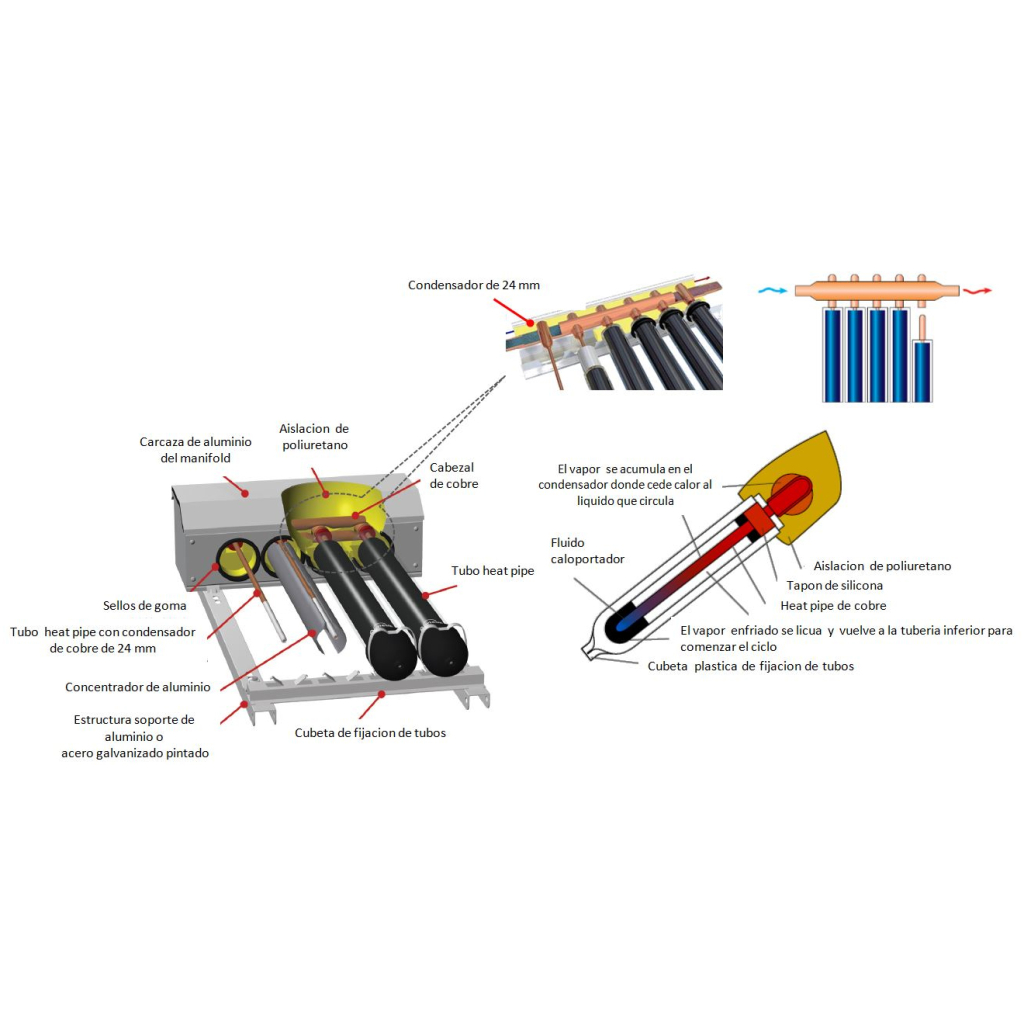

🔍 Funcionamiento del colector Heat Pipe
Los colectores solares Heat Pipe captan, absorben y transfieren energía solar térmica mediante tubos al vacío con tecnología de unión seca.
El fluido interno vaporiza a baja temperatura (30–35 °C)
El vapor asciende y transfiere calor al cabezal de cobre
El calor se transmite al agua del circuito hidráulico
El vapor se condensa y reinicia el ciclo
Características técnicas destacadas:
Unión seca: sin contacto entre el fluido solar y el agua
Función diodo: evita pérdida de calor en ausencia de sol
Temperatura autoregulable: previene sobrecalentamientos
Tubos independientes: el sistema sigue funcionando ante fallas puntuales
Alta integración estética: apto para tejados, terrazas o fachadas
Compatible con inclinaciones de 15° a 80° y presiones de hasta 3 bares
Rendimiento hasta 20% superior a colectores planos
Aprovecha radiación difusa, incluso en días nublados
Temperaturas de operación hasta 115 °C
✅ Ventajas del sistema
Alta eficiencia térmica con bajo mantenimiento
Ideal para zonas con temperaturas extremas
Compatible con circulación forzada o termosifón
Apto para ACS, calefacción y climatización de piscinas
Instalación rápida y escalable
Retorno de inversión acelerado
Reducción de consumo energético (gas, electricidad, leña, etc.)
100% combinable con sistemas híbridos (gas, electricidad, bombas de calor)

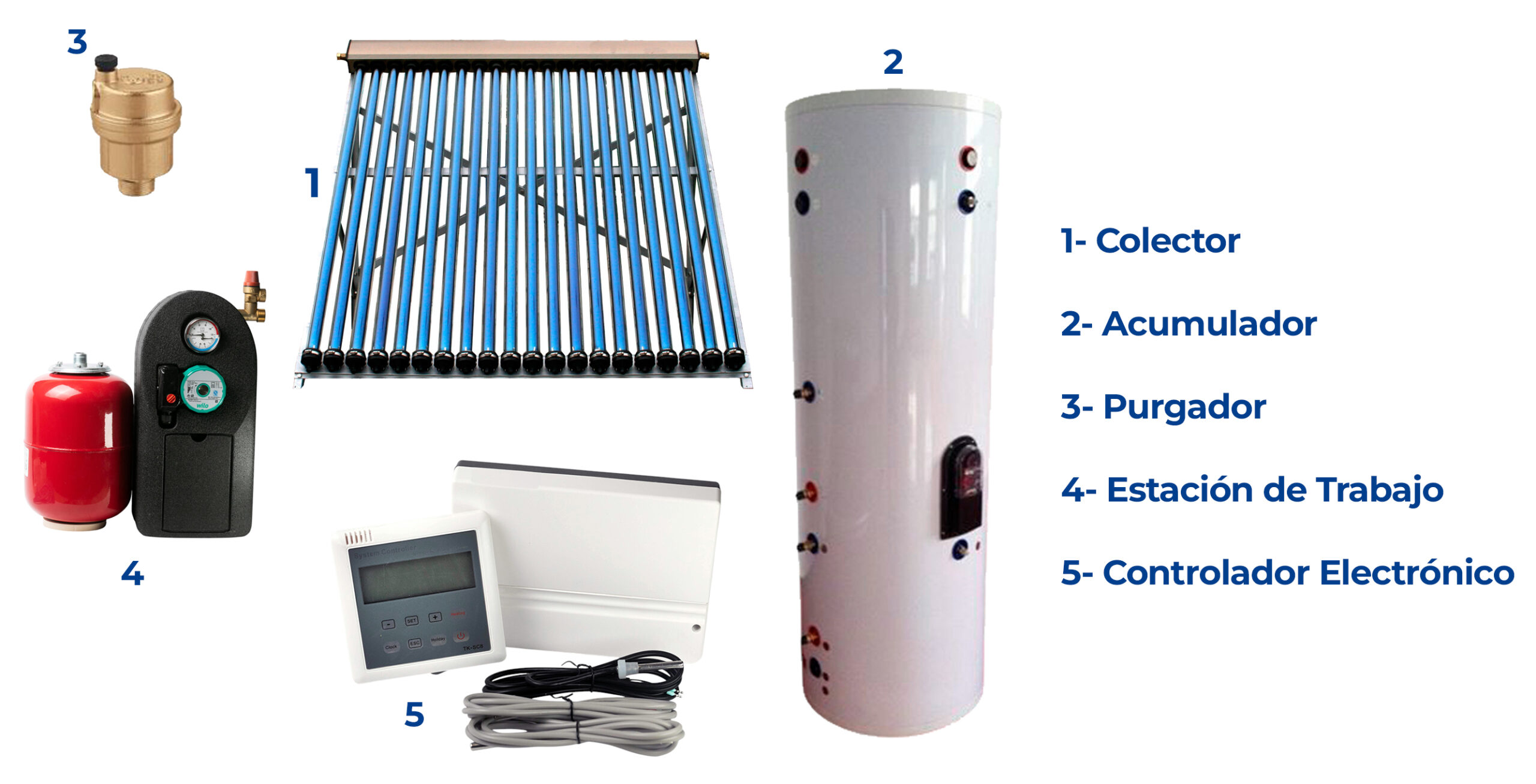

PARTES QUE COMPONEN EL EQUIPO
COLECTOR SOLAR:
MODELO
FRM30-Z
Tipo de colector
Presurizado con tubos Heat Pipe
Cantidad de tubos
30
Material del cabezal
Cobre
Diámetro del condensador
24 mm
Área afectada del colector
3.91 m²
Máxima inclinación de operación
75ºC
Mínima inclinación de operación
15ºC
Máxima operación de trabajo
6 Bar
Temperatura de estancamiento
272ºC
Diámetro & longitud de los tubos
58 x 1800 mm
Tipo de tubo de colector
Heat Pipe
Aislamiento térmico
Lana de rosca
Densidad de la aislación
45 Kg / m³
Espesor de la aislación
40 mm
Certificaciones
Solar Keymark & Srcc
Entrada/salida del cabezal
25 mm
Coeficiente de pérdidas de calor
45º
Soporte
Aluminio anodizado
Inclinación del colector
45º
Volumen del empaque
0.3 m³
Peso
74 Kg

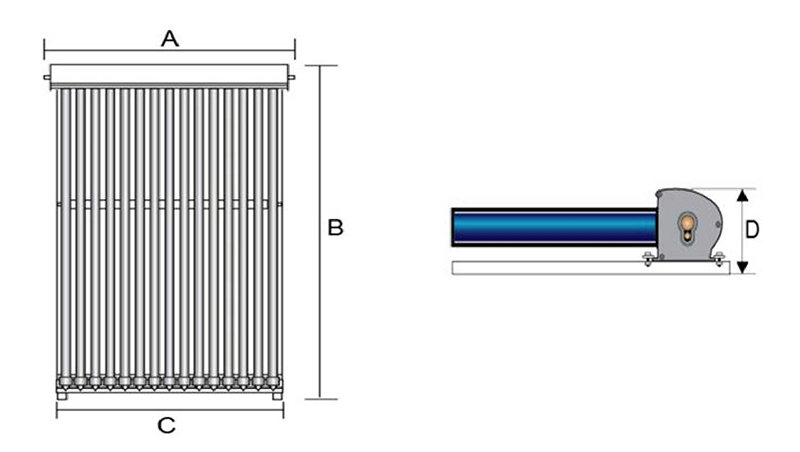

MEDIDAS:
MODELO
FRM30-Z
A
2395 mm
B
1980 mm
C
2270 mm
D
145 (155.8) mm

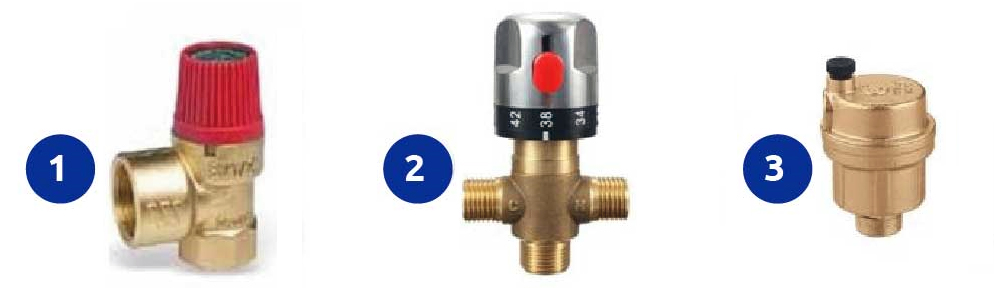

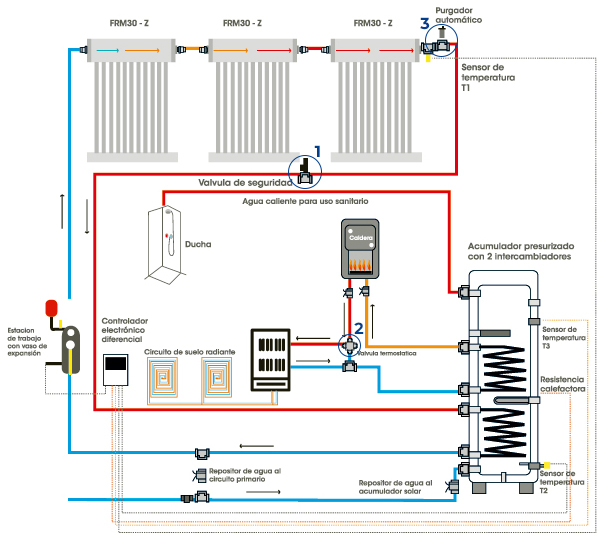

ACCESORIOS
1- Válvula de seguridad de 3 Bar
Protege la instalación ante incrementos inesperados de presión.
Características:
Presión de apertura: 3 Kg / cm²
Rosca hembra ¾»
2- Válvula Mezcladora Termostática
Permite reponer agua desde la línea de red pública, tanque elevado, bomba presurizadora ó hidroneumática. Permite abastecer agua caliente a una temperatura uniforme, se instala en la salida de agua caliente del acumulador solar en combinación con una línea de agua fría.
Para instalaciones de agua caliente sanitaria, evita escaldaduras y optimiza el gasto de agua caliente.
En instalaciones de calefacción por suelo radiante es altamente recomendada para evitar que la temperatura de ingreso al circuito de suelo radiante supera los 40-50º.
Características:
Presión de trabajo: 0,5 Kg / cm² – 10 Kg / cm²
Presión ideal: 1 Kg/cm² – 5Kg / cm²
Temperatura admisible agua caliente: 55-85ºC
Temperatura admisible agua fría: 5-29ºC
Rango de salida de agua: 20-50ºC
Temperatura ideal: 38-40ºC
3- Purgador automático
La presencia de aire en los circuitos de calefacción y en otras instalaciones genera frecuentes alteraciones en el funcionamiento así como problemas de corrosión y ruido. El purgador de aire se utiliza para eliminar el aire en los circuitos cerrados ó semi cerrados.
Características:
Medio: Agua
Temperatura máxima 150ºC
No adecuado para vapor
Presión nominal máxima: 10 Bar
Presión de servicio: 0,5 – 10 Bar
Tamaño de la conexión: ½»

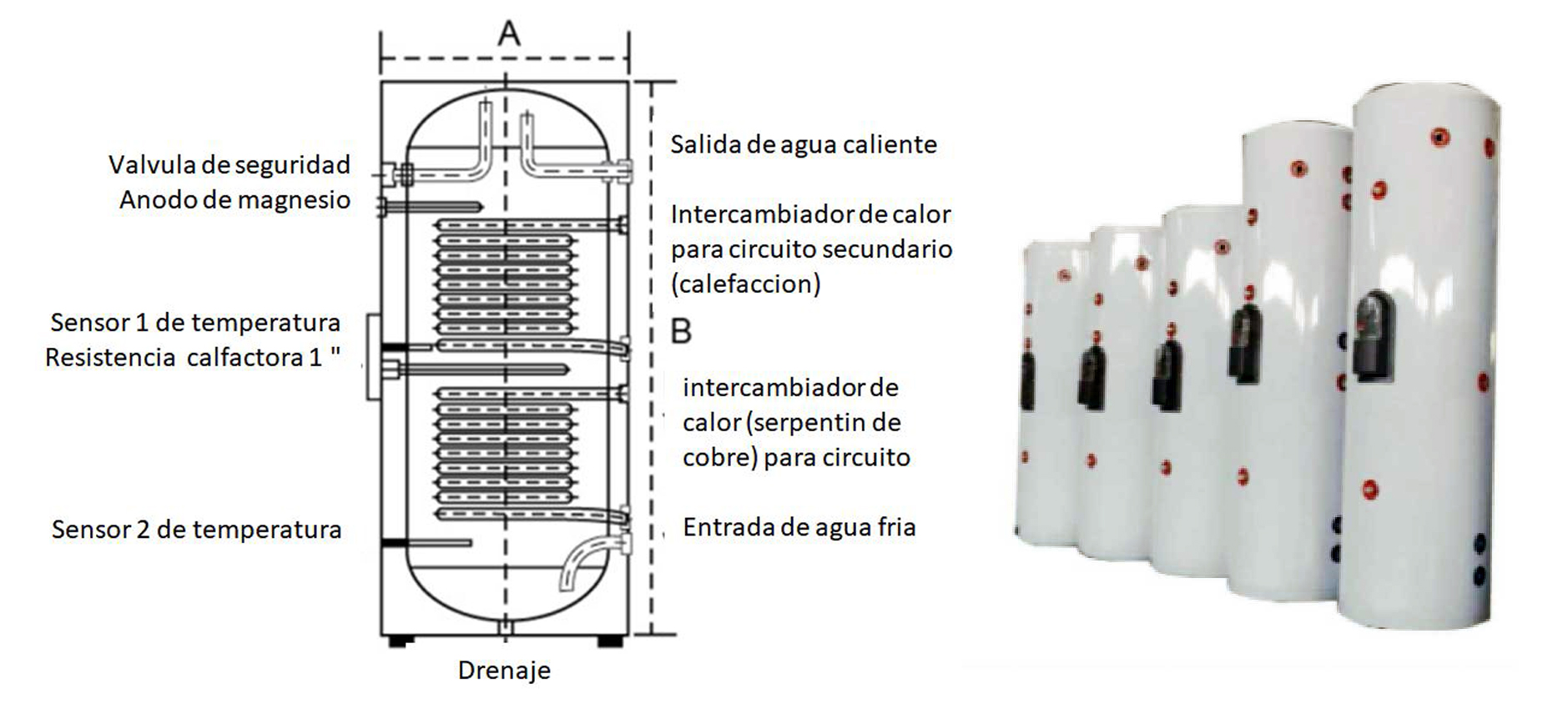

Tanques acumuladores presurizados con 2 Intercambiadores de calor:
Reciben, acumulan y conservan la energía calórica generada por los colectores. Si bien el circuito de estos colectores no soporta presiones mayores a 0,6 Kg / cm², es posible transferir el calor generado (utilizando el agua como fluido calo portador) a un acumulador presurizado mediante un intercambiador de calor que esta contenido dentro del acumulador presurizado. Este tipo de acumulador permite abastecer una línea sanitaria presurizada y aprovechar et serpentín superior del tanque para transferir calor a otro circuito, ejemplo: un sistema de calefacción por radiadores o suelo radiante.
Se utiliza en sistemas tipo Split, en donde el colector y el acumulador están separados y la transferencia de calor del colector solar al tanque acumulador se realiza por intermedio de una bomba.

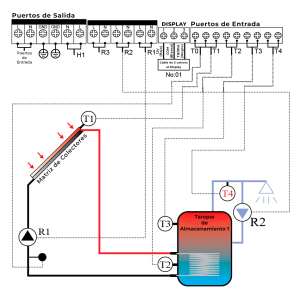

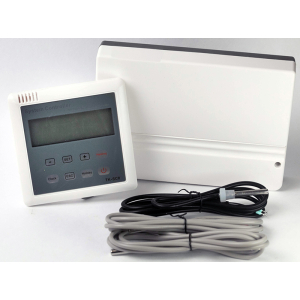

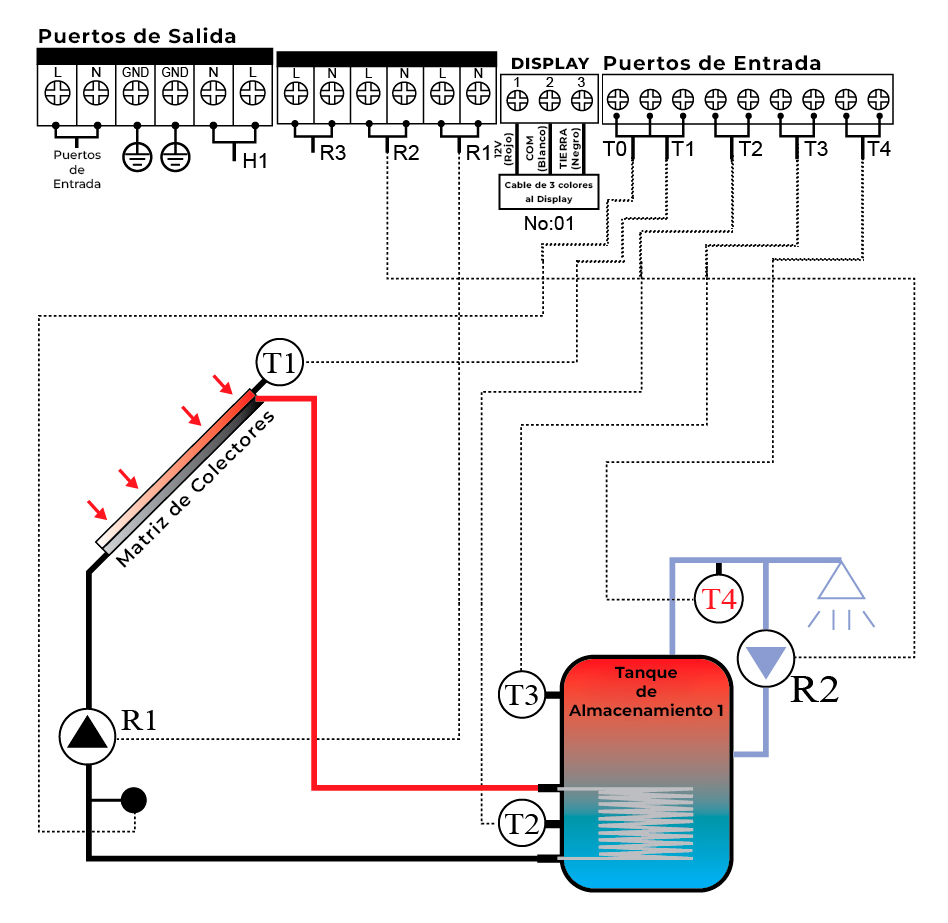

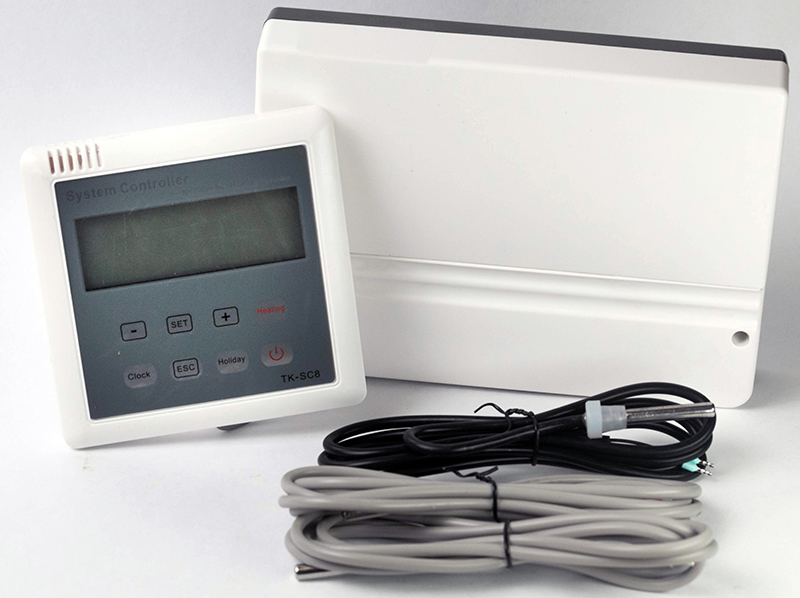

Tiene como función principal comparar la diferencia de temperatura entre el colector y tanque acumulador, cuando la diferencia de temperatura entre colector y acumulador es igual ó mayor a la programada, activa la bomba, que comenzara a transferir el calor generado y acumulado desde los colectores al tanque acumulador.
La bomba se detendrá una vez que la diferencia de temperatura entre colector y acumulador sea menor o igual a la programada.
Otras funciones:
Permite programar en forma horaria el encendido de una resistencia calefactora, cuando en ese horario la temperatura del agua sea menor a la elegida.
Protección anticongelante del colector.
Función de enfriamiento del tanque.
Bomba de recirculación de agua caliente controlada por temperatura.
Permite programar horarios en una recirculación de agua.
Características:
Fuente de alimentación: 200-240V AC 50-60Hz.
Consumo de energía < 3W.
Precisión en la medición de la temperatura: ± 2ºC.
Rango de medición de la temperatura del colector: -10 ~ 200ºC (sensor T1).
Rango de medición de la temperatura del tanque que mide: 0 ~ 1ooºC.
Potencia adecuada de la bomba: se pueden conectar hasta 3 bombas (potencia de cada bomba < 200W).
Potencia adecuada del calentador eléctrico: 1 pc ≤ 2000W.
Entradas para 4 sensores:
Sensor 1 * Pt1000 (≤500 oC) para el colector (silicio cables ≤ 280 oC)
Salidas: 4 relés para bombas de circulación ó válvula electromagnética de 3 vías
3 pcs * NTC10K, sensor B3950 (≤ 135 oC) para el tanque, (cable del PVC ≤ 105 oC).

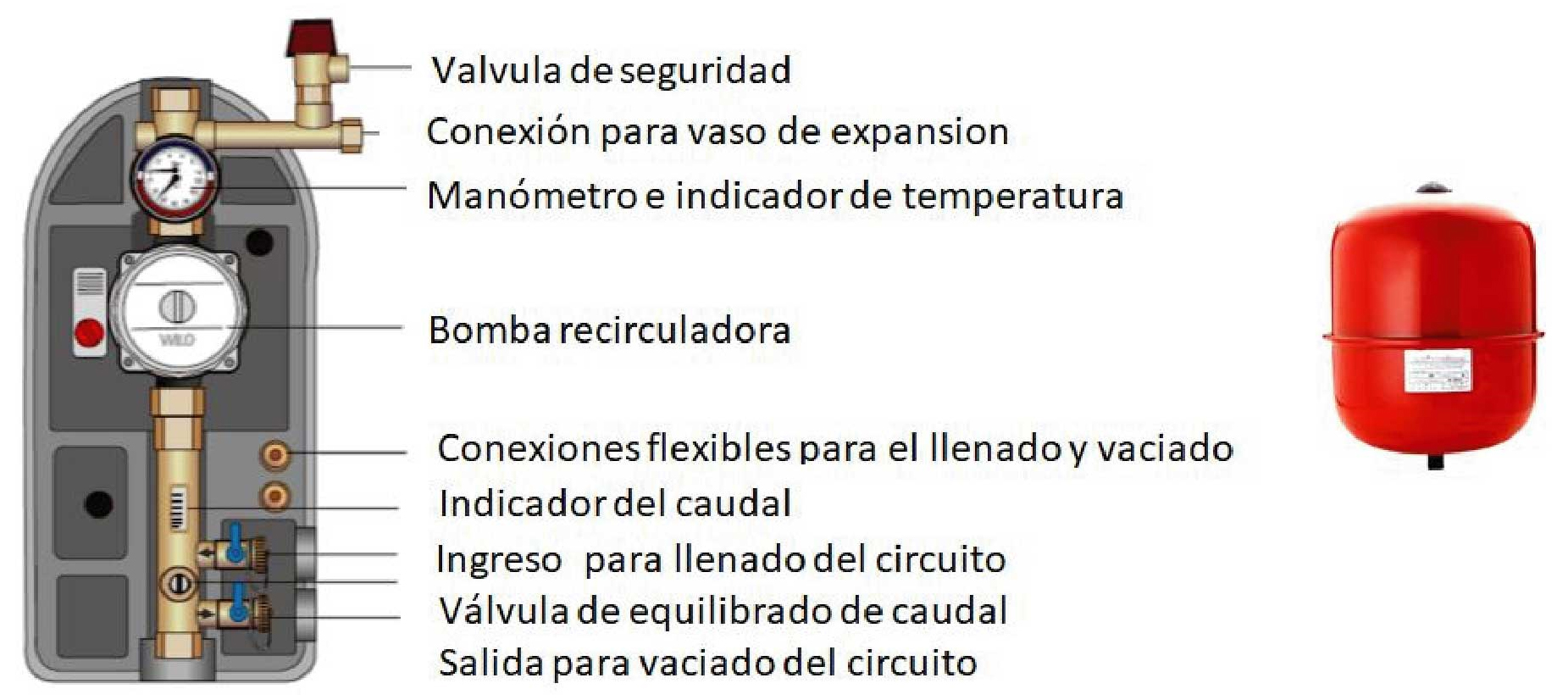

Estación de Trabajo con vaso de expansión:
Es una unidad de circulación combinada para el sistema de agua caliente solar split, y se utiliza para el intercambio de calor entre el colector solar y el tanque acumulador. Facilita el armado del circuito hidráulico, el llenado del circuito y despurgue. Puede trabajar en conjunto con cualquier controlador diferencial.
Características:
Medidas: 438 x 210x 150mm
Máxima presión de trabajo: 10 Bar
Máxima temperatura de trabajo: 100ºC
Conexiones: ¾» hembra
Válvula de seguridad: 6 Bar
Medidor de temperatura y presión: 0-120ºC / 0-10 Bar
Bomba modelo: WILO RS-15/6 RS-25/6
Máximo caudal: 2,5 m³/hora
Max. altura de elevación: 6 Mts.
Rango de temperaturas de trabajo: 25-110ºC
Regulación del caudal: desde 4 a 16 lt/min.
Vaso de expansión: de 8 u 12 Lts.
Incluye caño flexible ¾ para conectar el vaso de expansión a la estación de trabajo.
FORMAS DE INSTALACIÓN

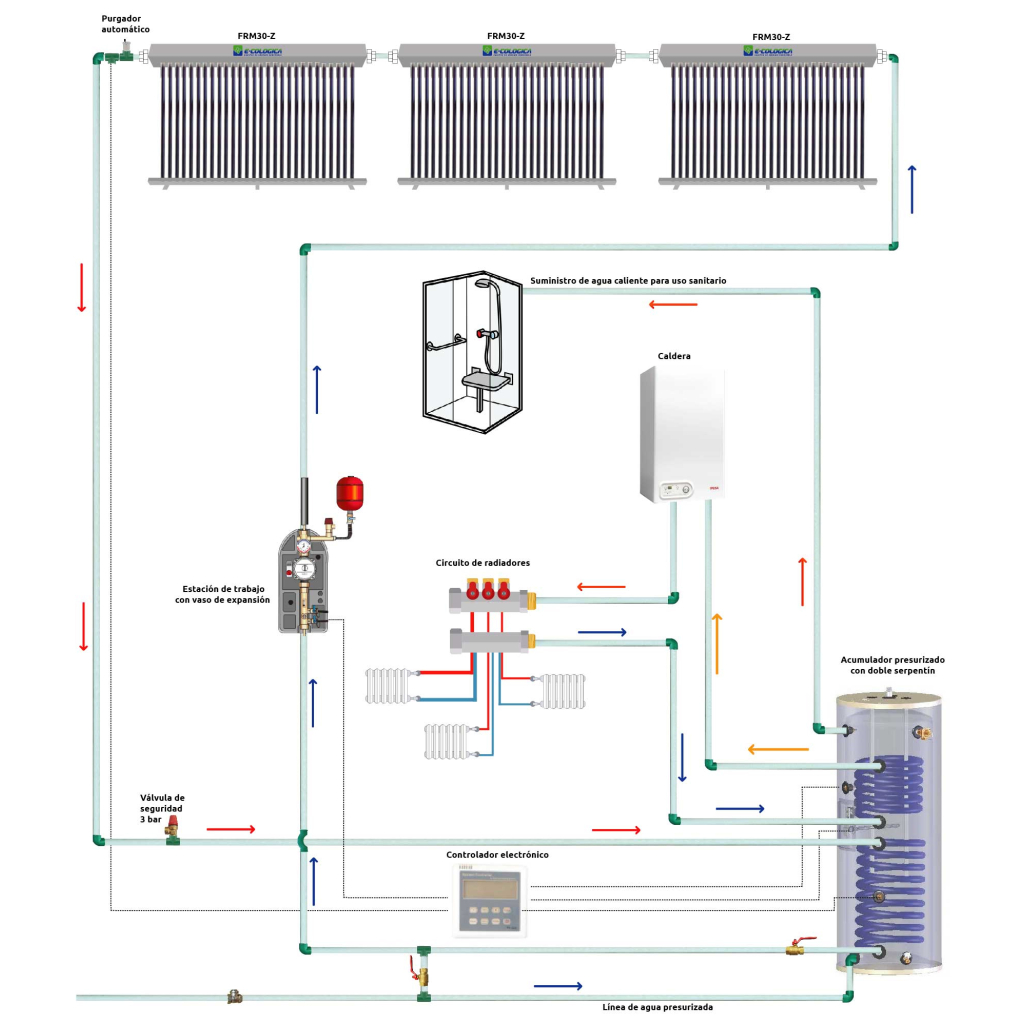

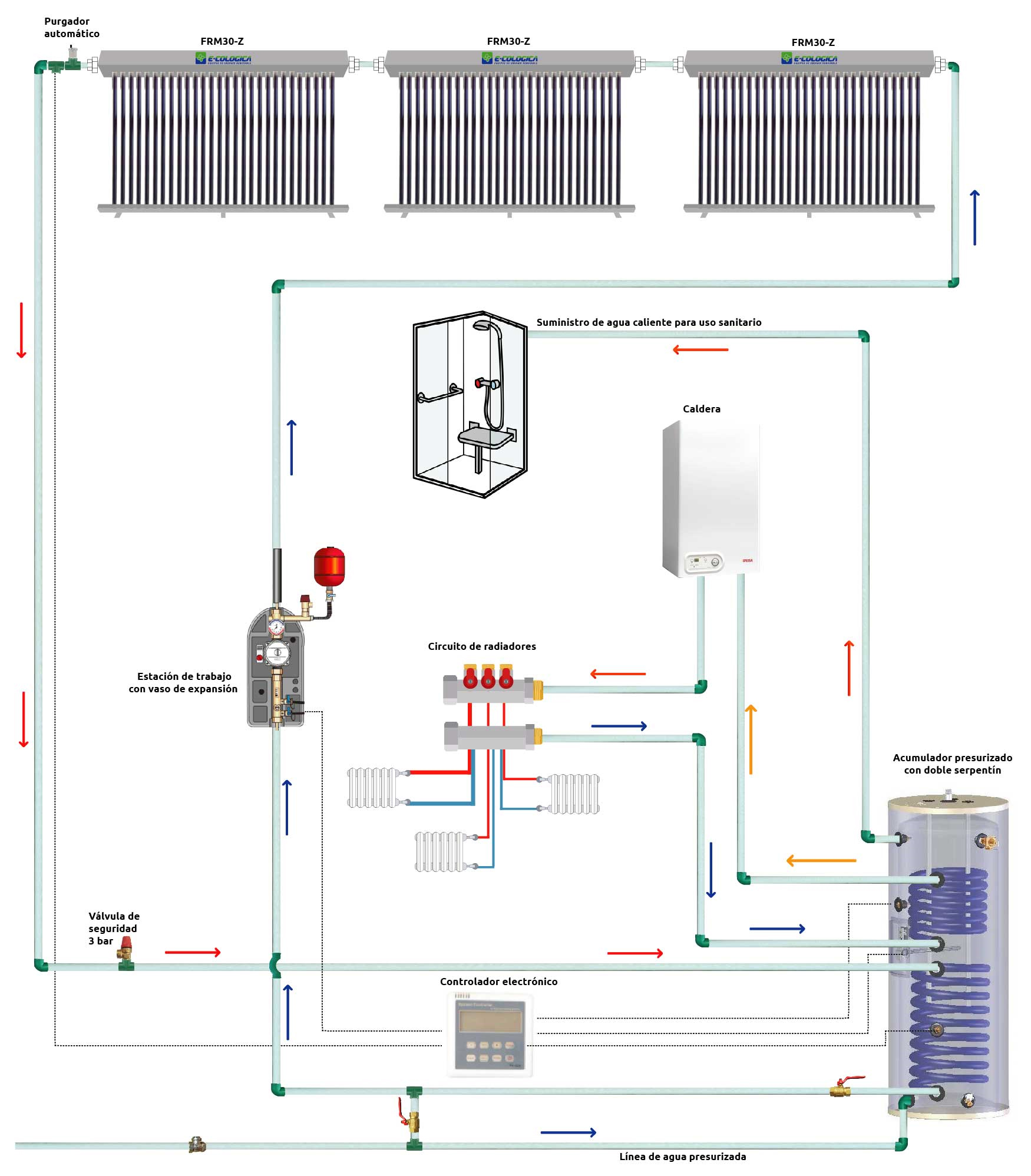

Agua caliente sanitaria & calefacción por radiadores

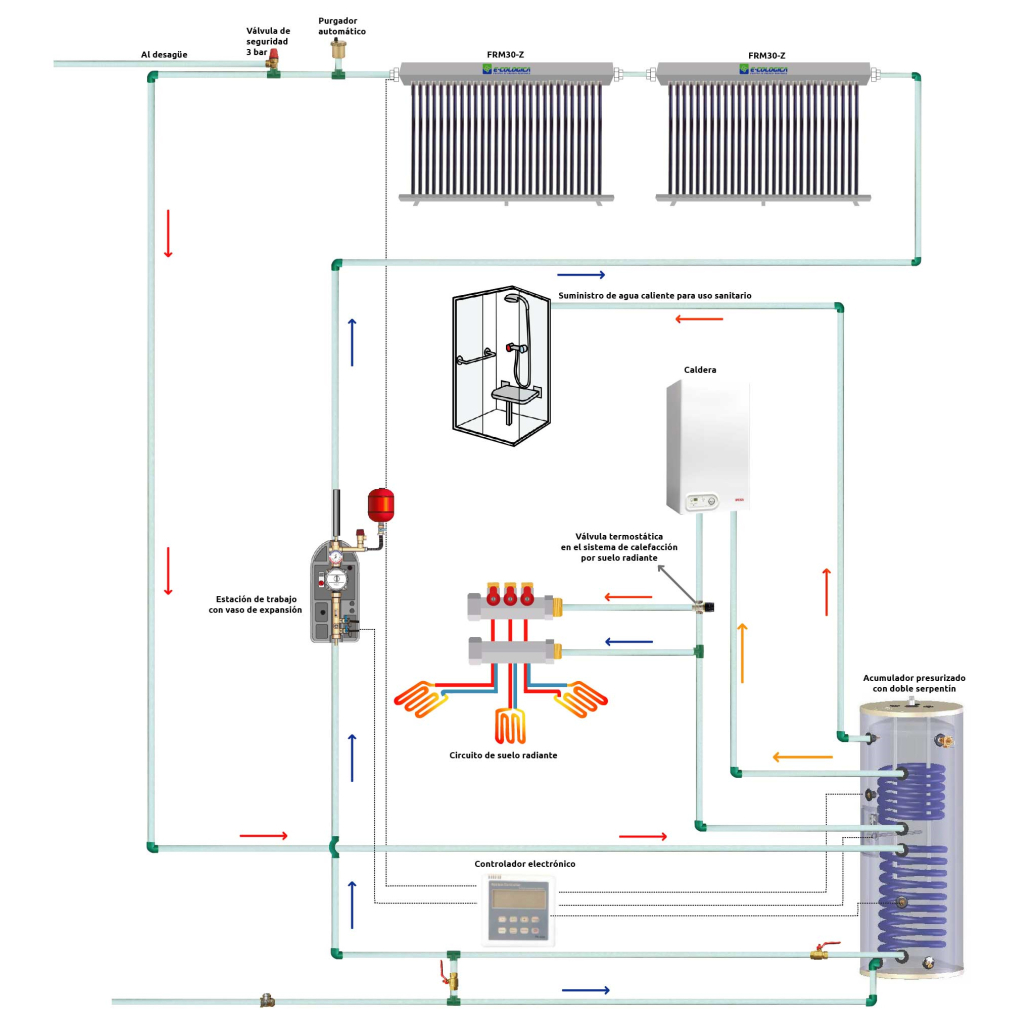

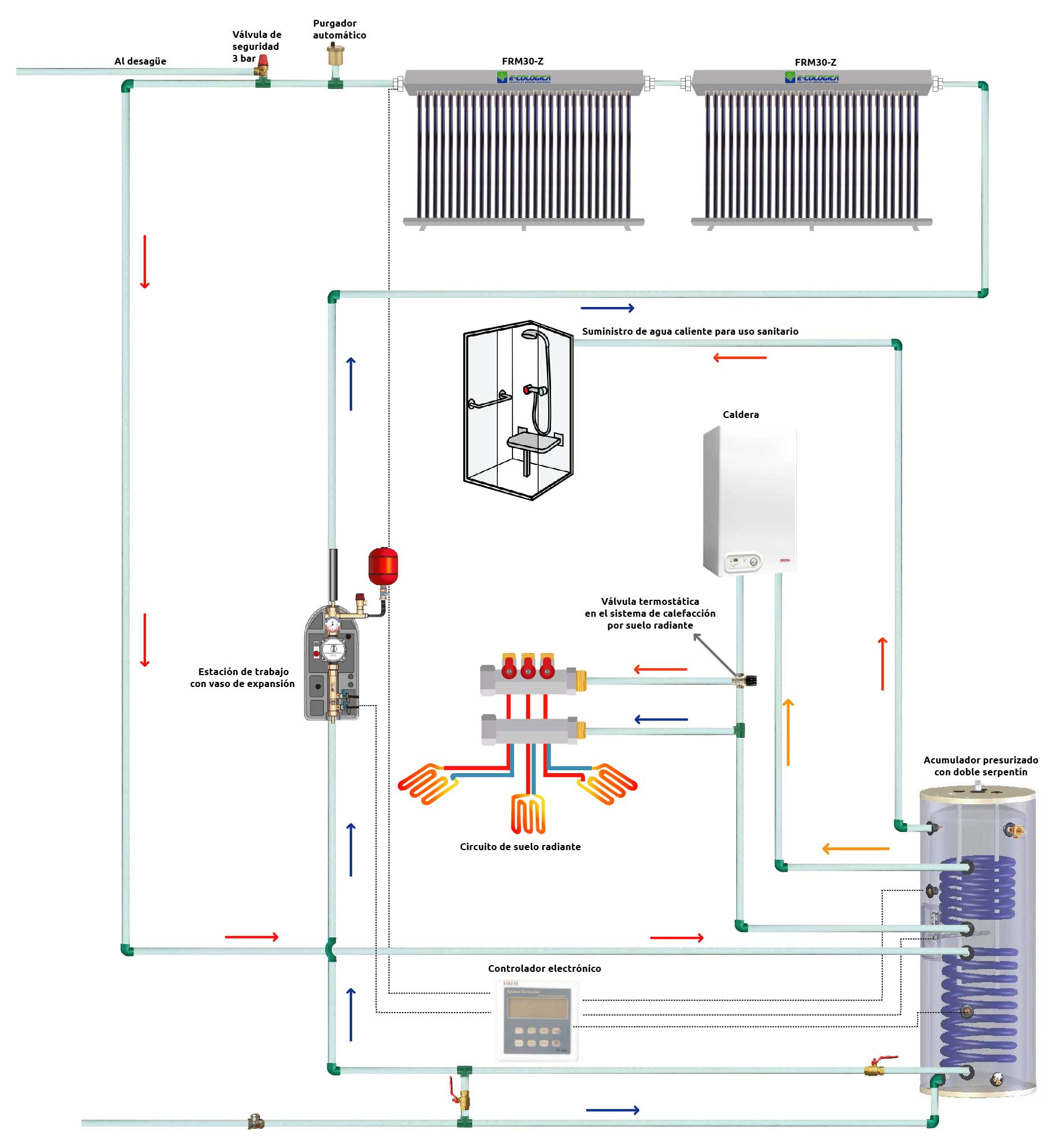

Agua caliente sanitaria & calefacción por suelo radiante

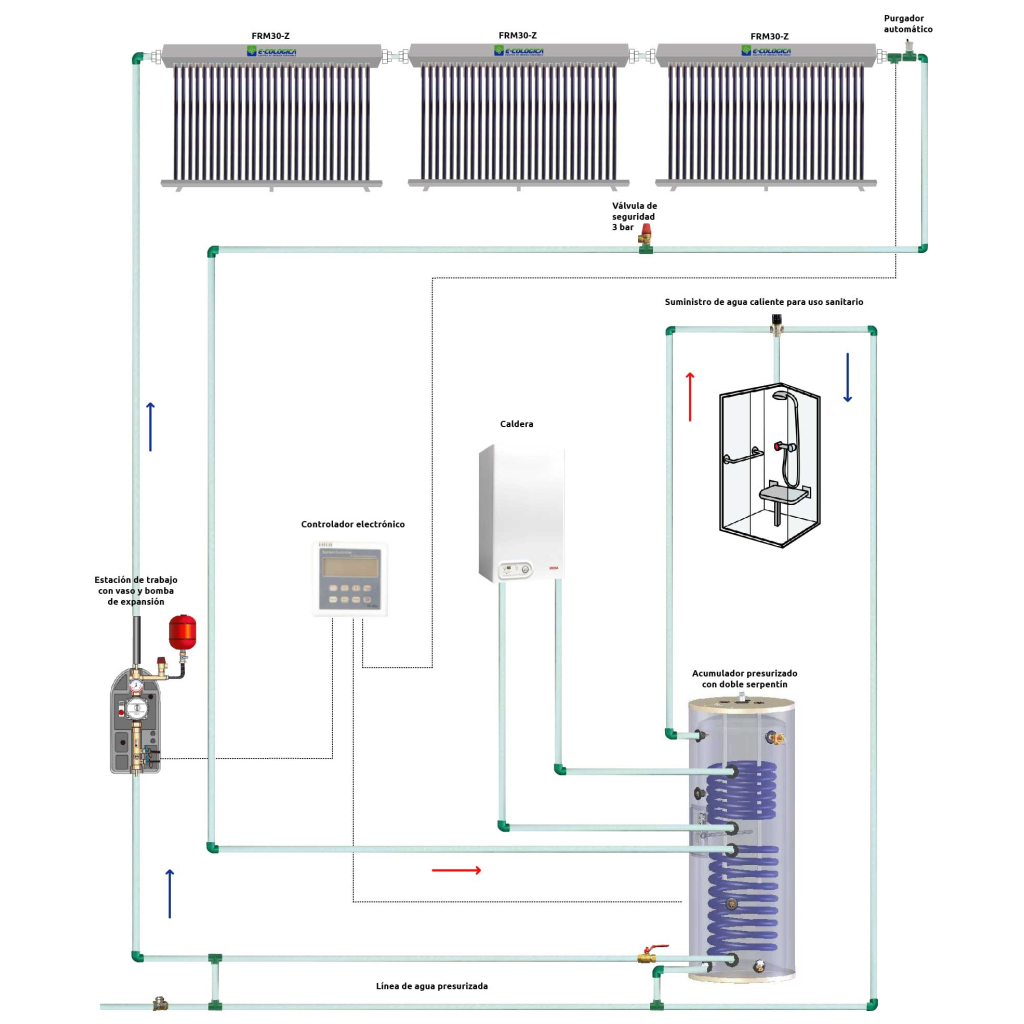

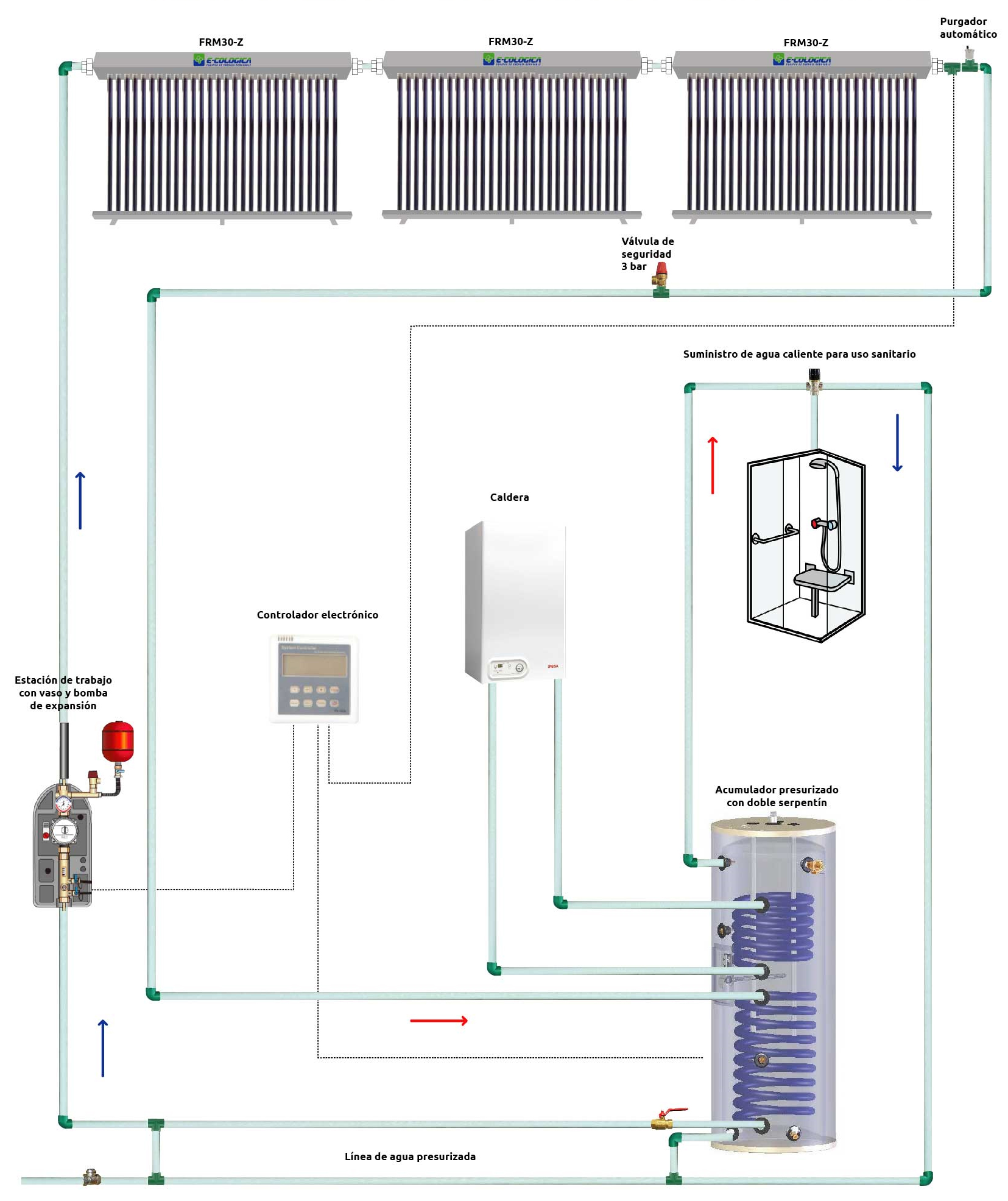

Agua caliente sanitaria con apoyo de caldera a gas

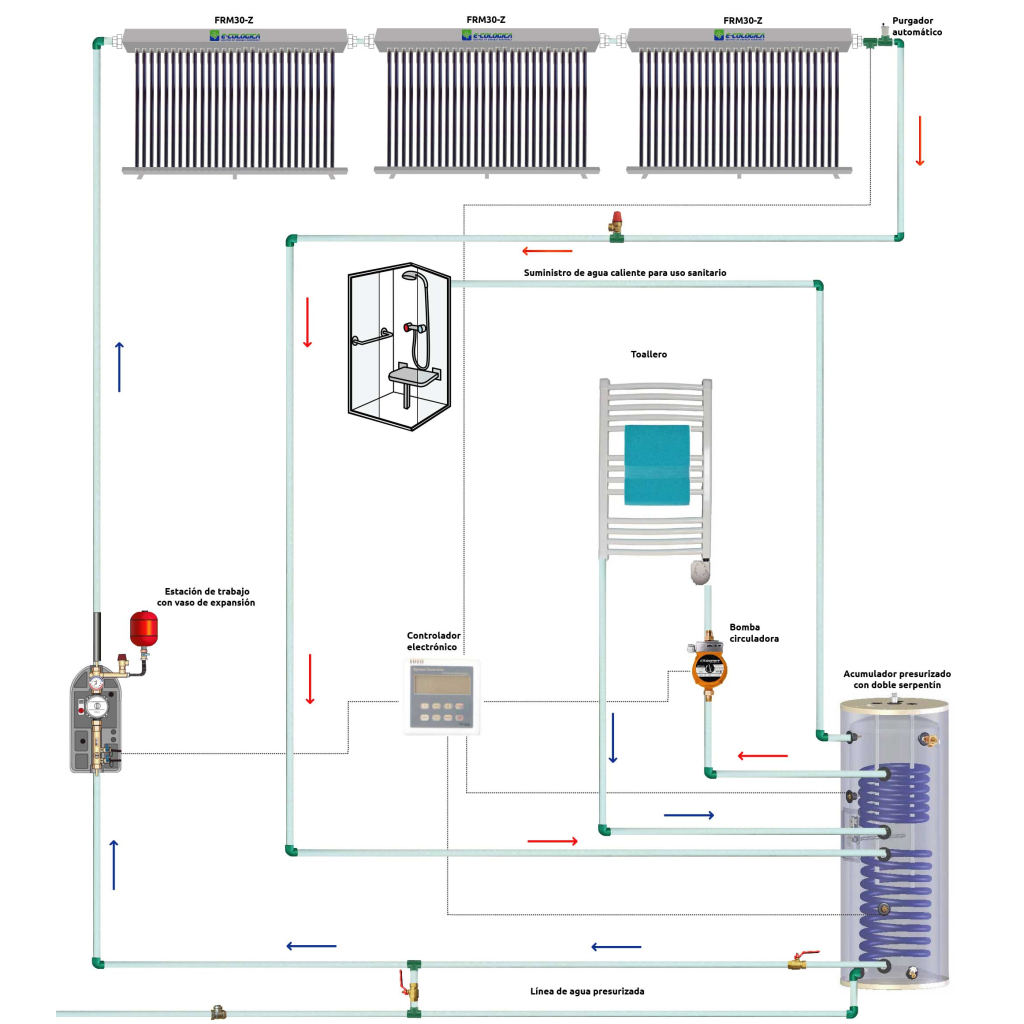

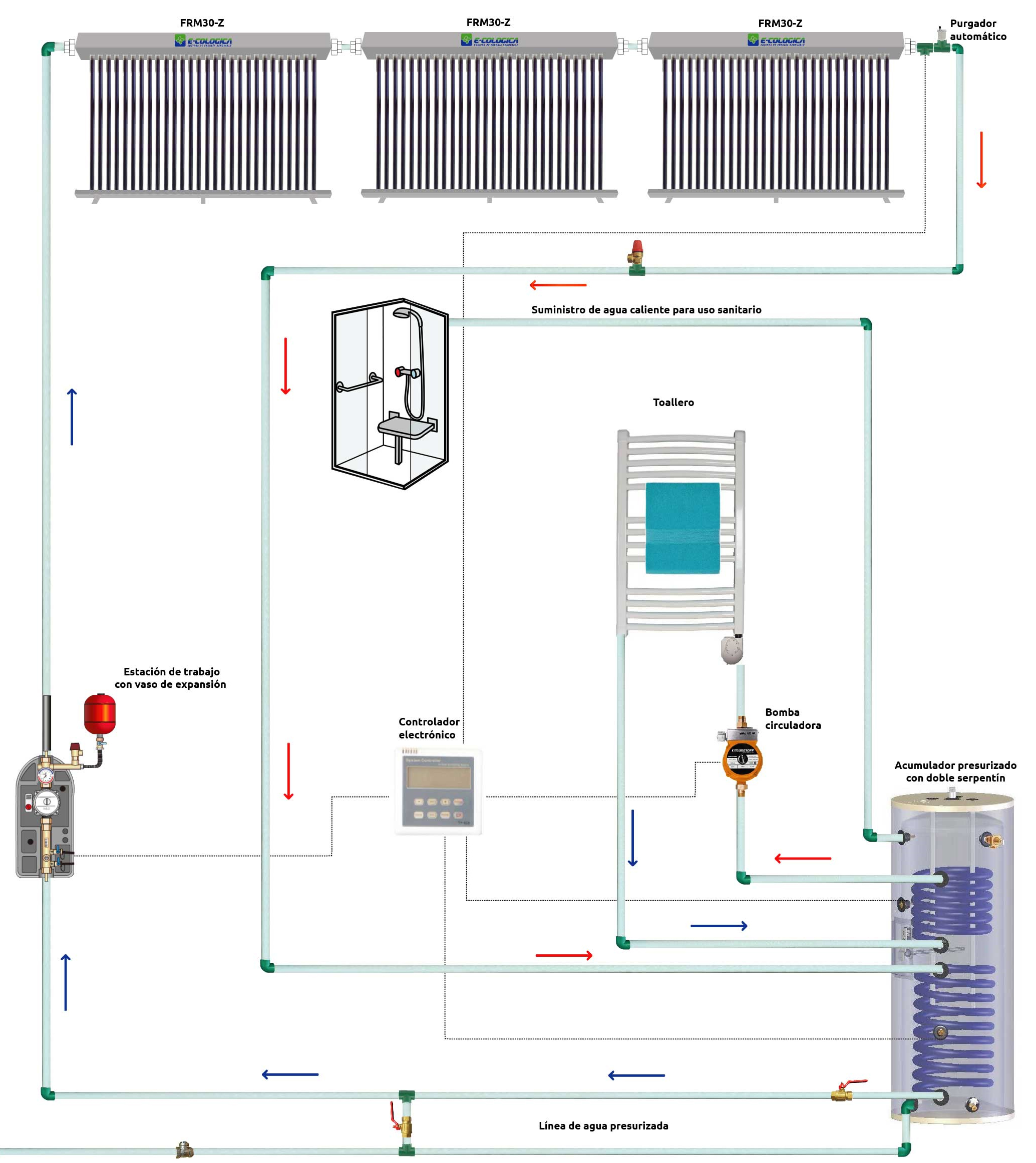

Agua caliente sanitaria & Toallero calefactor

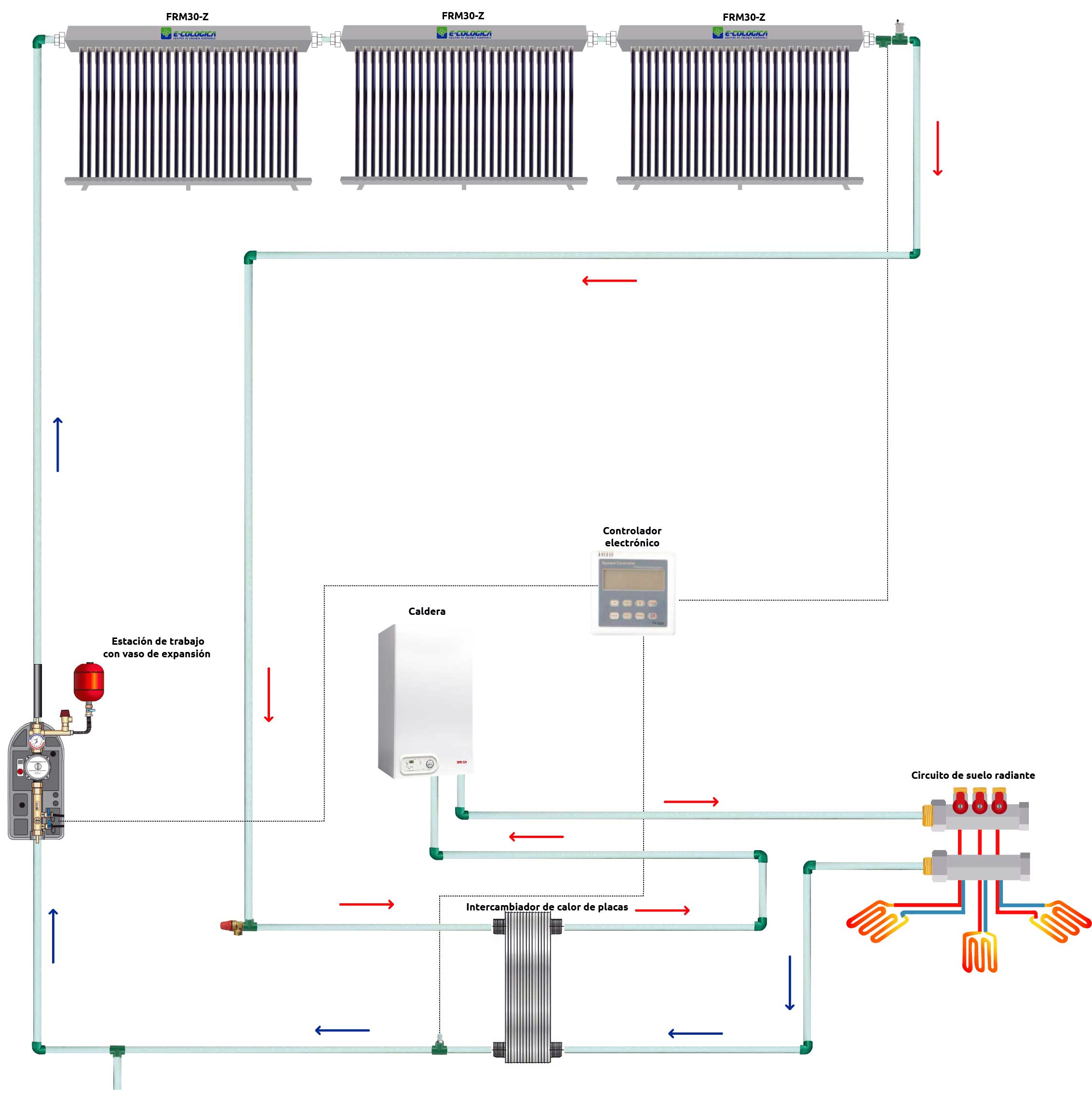

Economizador de un sistema de calefacción por suelo radiante sin acumulador

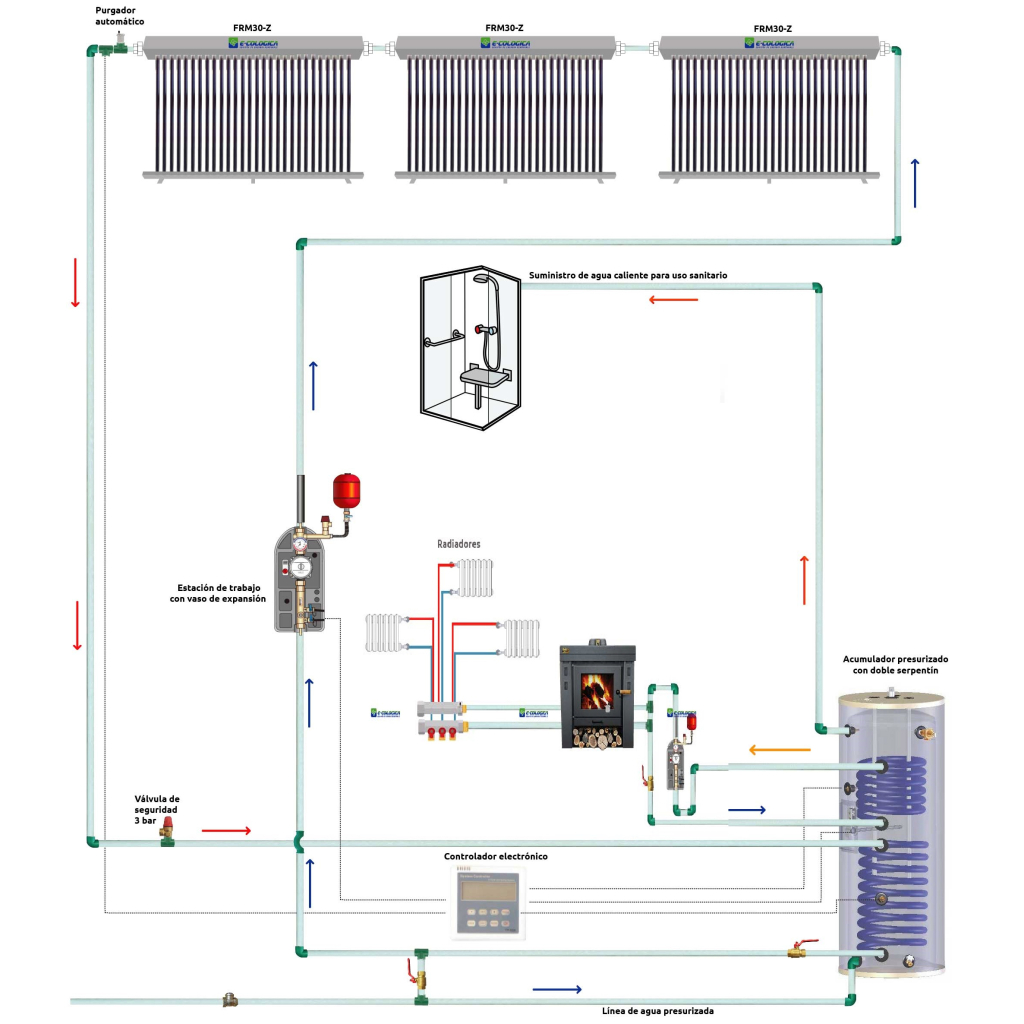

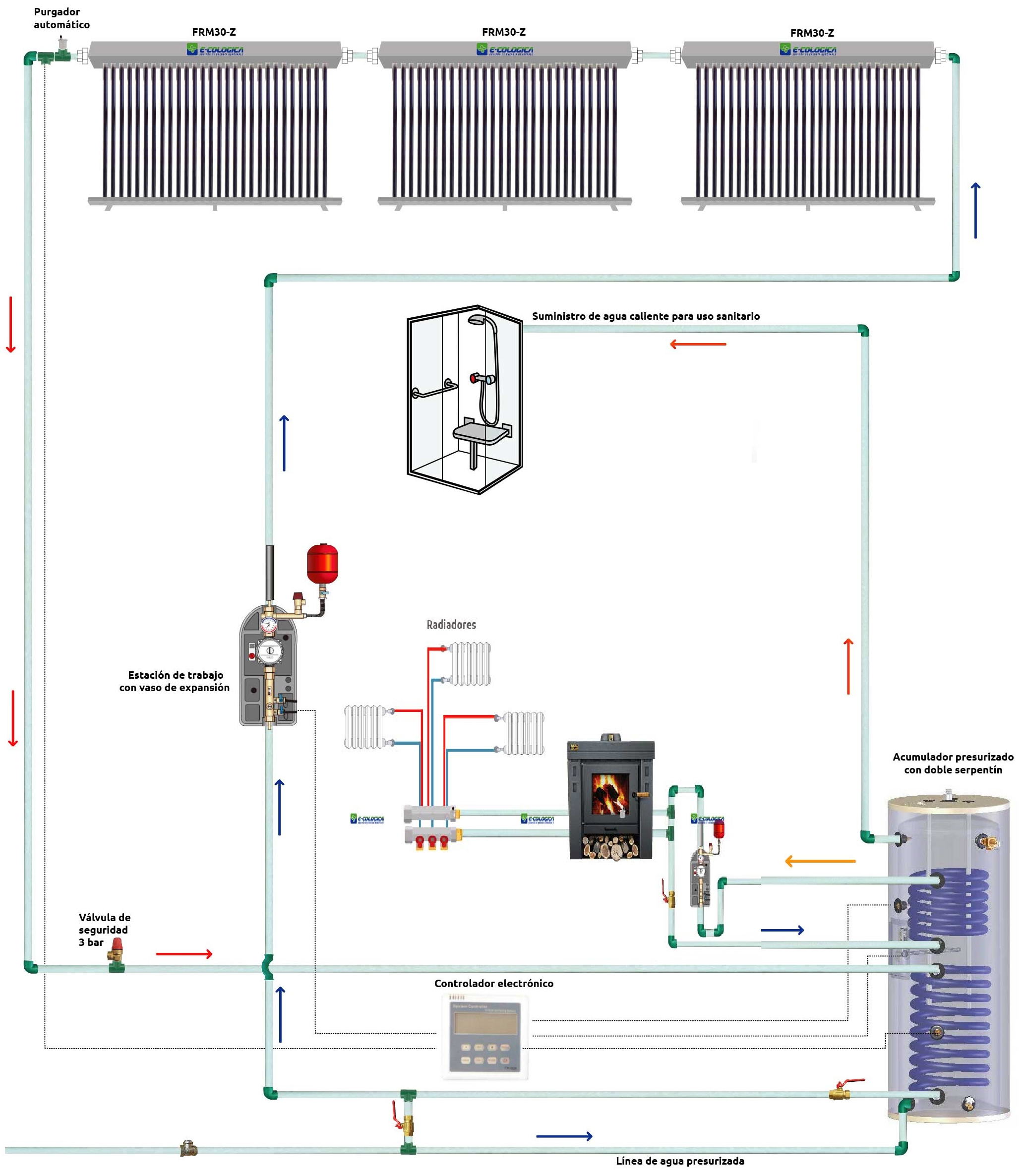

Economizador de un sistema de radiadores + ACS con salamandra
