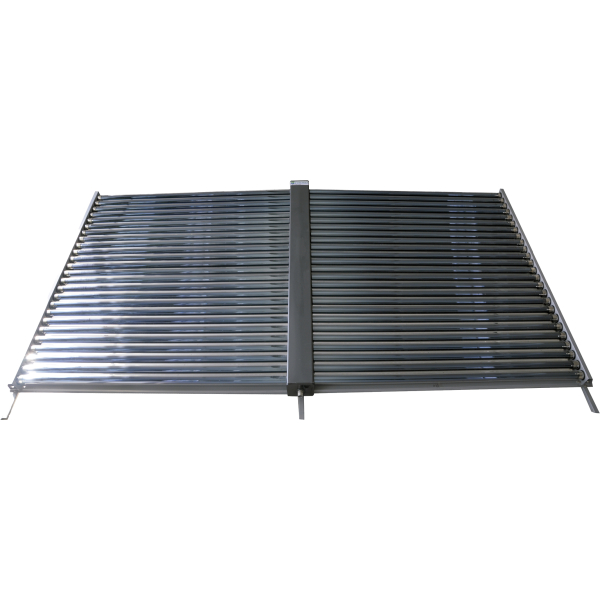

🌞 Este sistema utiliza colectores solares de tubos de vacío, reconocidos por su alta eficiencia térmica incluso en días nublados o con baja radiación solar.
🔹 Ventaja térmica de los colectores de tubos de vacío: En este sistema, la influencia de la temperatura ambiente sobre el rendimiento es mínima, lo que permite un funcionamiento eficiente incluso en días frescos o parcialmente nublados. A diferencia de los colectores de caucho o plástico, que requieren temperaturas superiores a los 24 °C para comenzar a operar, los tubos de vacío aprovechan mejor la radiación solar disponible al INICIO y al FINAL de la temporada de uso de la piscina.
Su diseño modular permite una instalación flexible y un aprovechamiento óptimo de la energía solar para climatizar piscinas, reducir el consumo energético y extender la temporada de uso.
📌 Ideal para extender la temporada sin gastar en gas ó electricidad 🔹 Instalación flexible: techo, terraza o suelo 🔹 Automatización total con tablero electrónico 🔹 Compatible con bomba de filtrado existente o con una bomba independiente. 🔹 Temperatura confortable desde 25 °C a 32 °C 🔹 Ahorro energético: filtra y climatiza sin duplicar consumo 📈 En 7–10 días ya se nota el aumento de temperatura 🎯 Usando cobertor térmico durante la noche, ¡se acelera el proceso! 📲 Consultanos para cotización personalizada

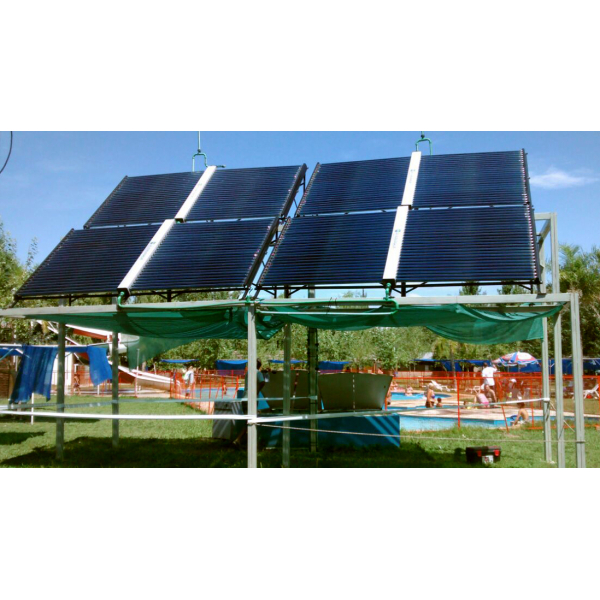

Los colectores pueden colocarse a nivel del suelo, en techos inclinados o terrazas.

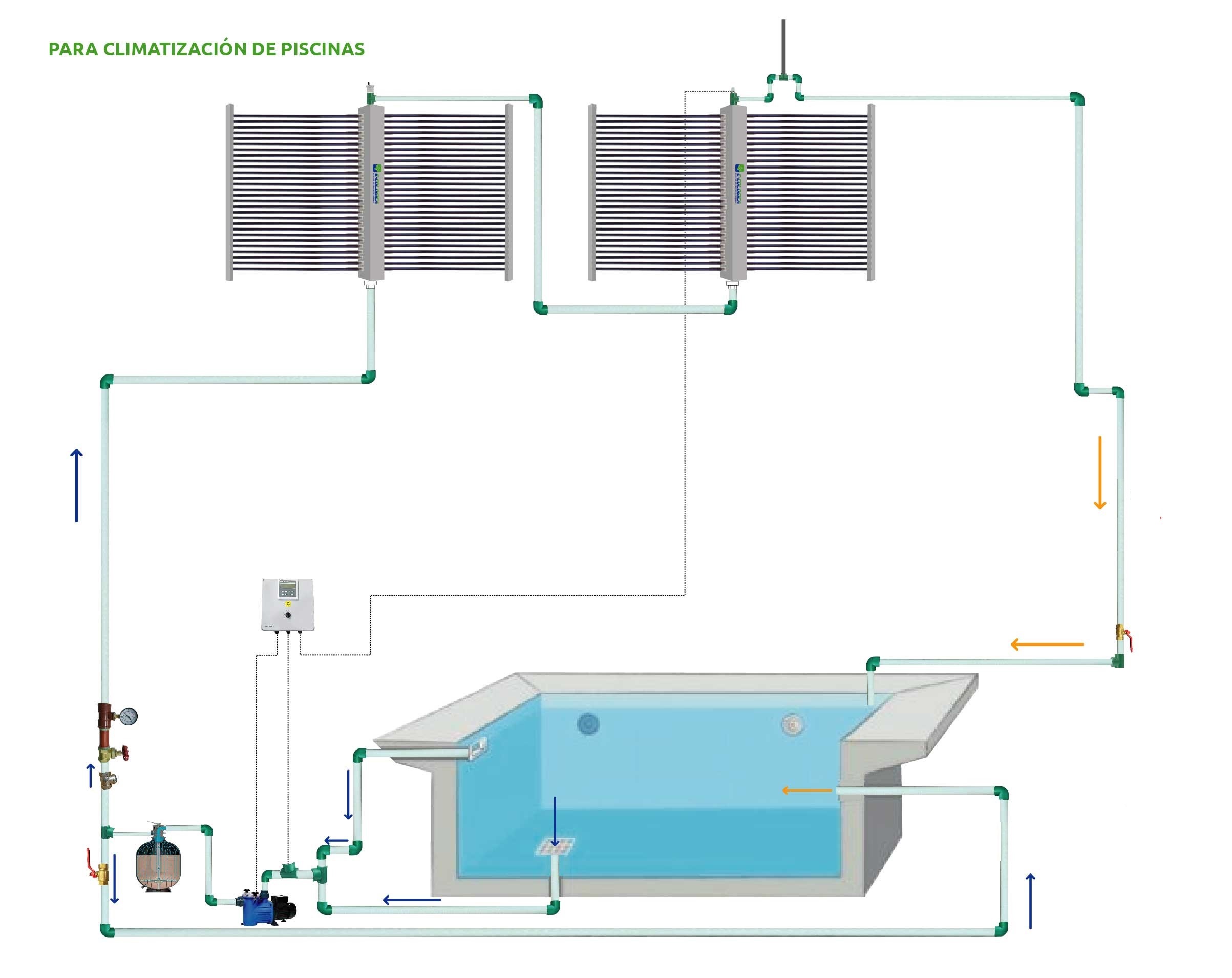

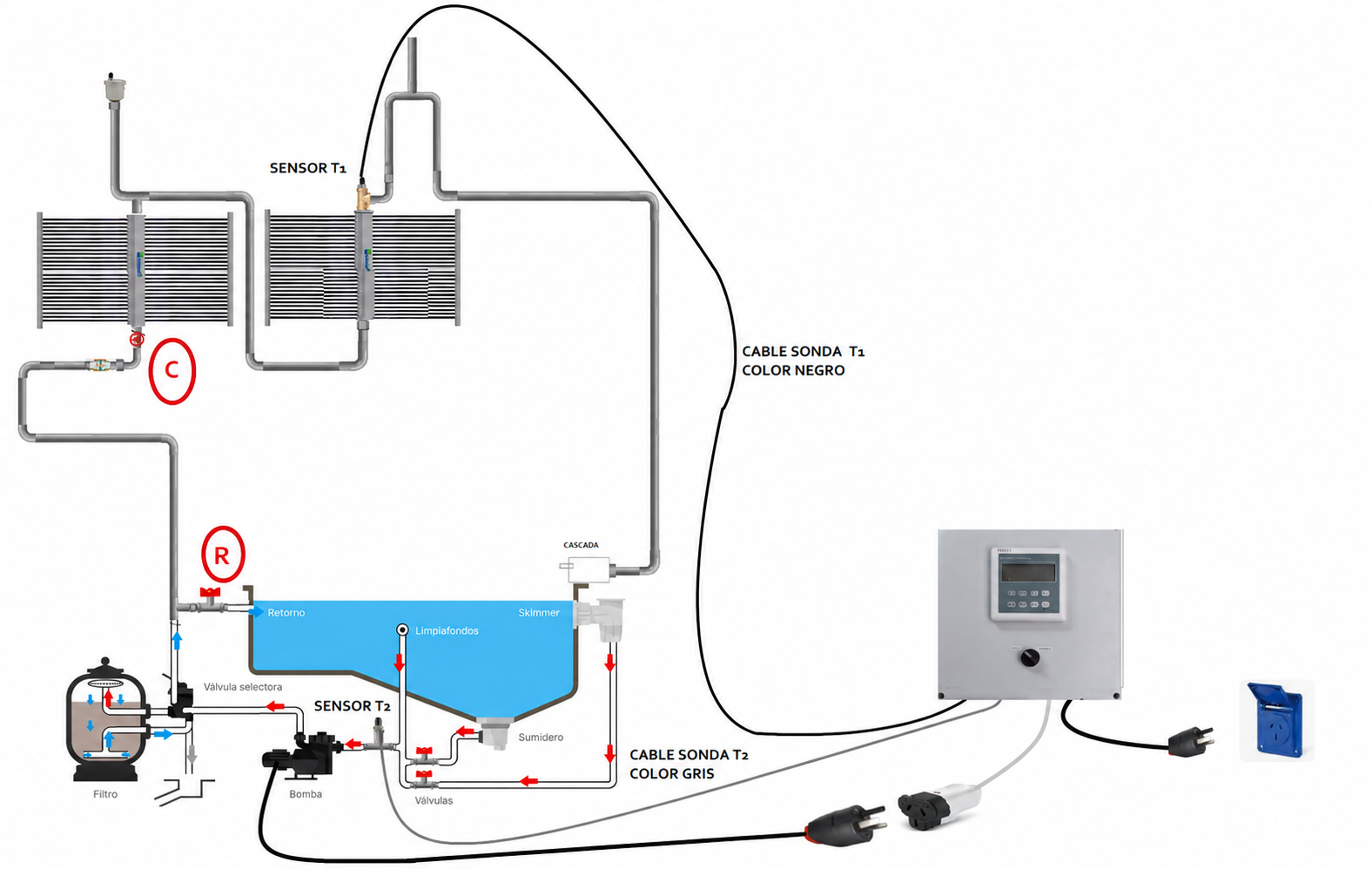

El sistema aprovecha la bomba de filtrado de la piscina pero también es posible armar un circuito independiente con una bomba adicional.
Incluye un tablero con controlador electrónico que automatiza absolutamente el uso del climatizador, cumpliendo la doble función de climatizar y filtrar – evitando duplicar el gasto de energía- y además en el momento que se requiera, una simple llave conmutadora posibilita en forma manual habilitar todas las funciones que realiza normalmente (barrefondo, filtrado adicional, desagote).
El funcionamiento de la bomba no es continuo, -es intermitente- arranca y para en forma automática- numerosas veces al día de acuerdo a la diferencia de temperatura que detecte entre el colector y la piscina.
En condiciones climáticas normales, la piscina alcanza temperaturas crecientes desde los 25-27 grados desde fines de setiembre hasta por encima de 30-32 grados en los meses sucesivos hasta abril-mayo. Es posible que, si presentan varios días nublados, la temperatura de la pileta disminuya, pero se recupera rápidamente en unos días de sol, y sin consumir gas o electricidad en comparación a un calefactor tradicional.
Una vez instalado el sistema, se requerirá entre 7-10 días para que sistema alcance un aumento de temperatura que pueda percibirse como confortable (25-27 grados ). Dependiendo del funcionamiento de circulación entre otras condiciones externas como nubosidad y temperatura ambiente. El uso de un cobertor térmico reduce este tiempo significativamente logrando optimizar el proceso de climatización.
Puede complementarse con un climatizador de piscinas a gas ya existente, utilizando uno u otro.
Para la configuración adecuada se requiere conocer:
Superficie del espejo de agua de la piscina Largo x Ancho
Superficie en techo disponible (libre de sombras)
Indicar si sobre el espejo de agua hay elementos que proyectan sombras sobre el mismo ( medianeras, arboles, paredes, etc.) y en que horario.

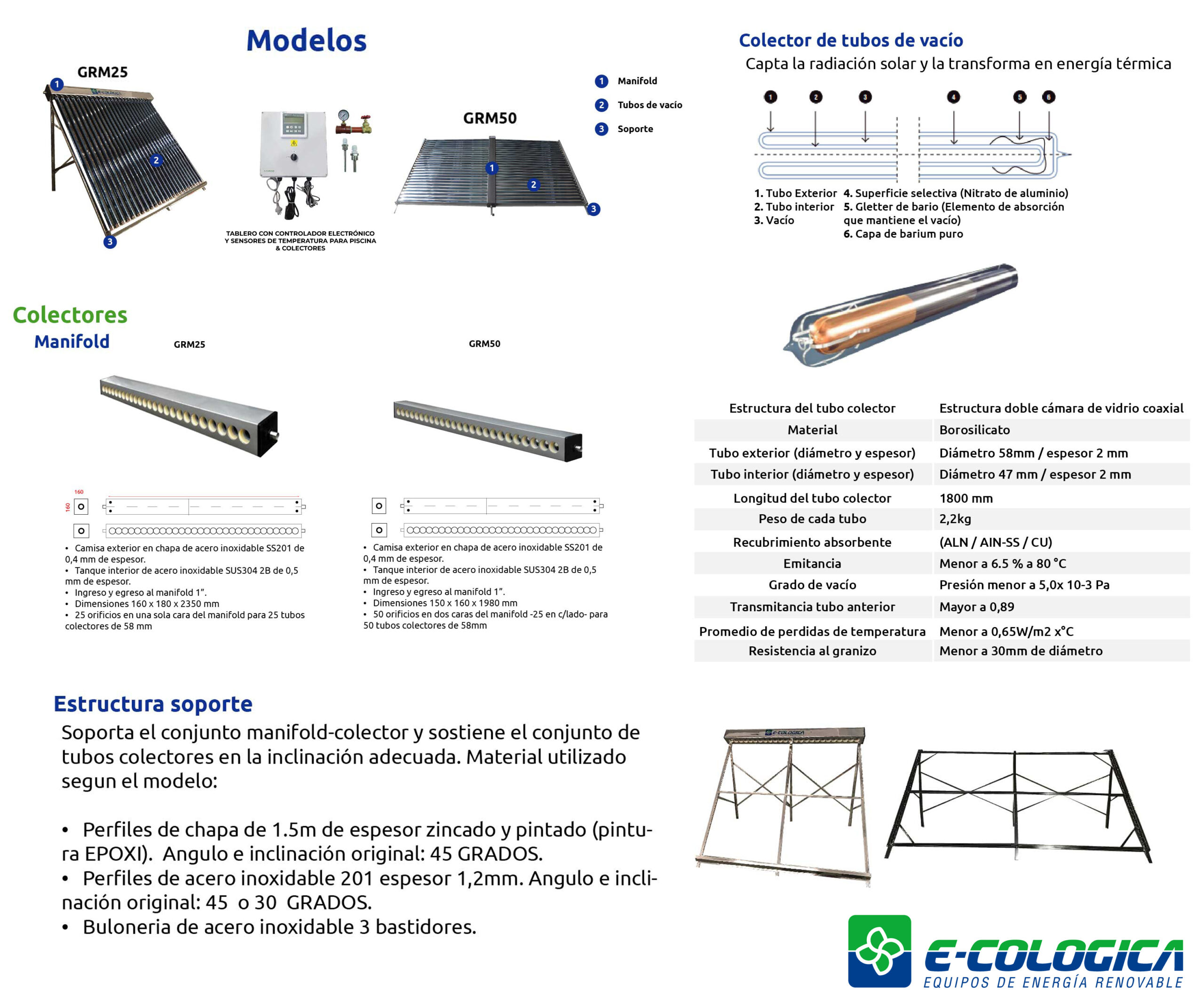

COMPOSICIÓN DEL KIT
Componentes:

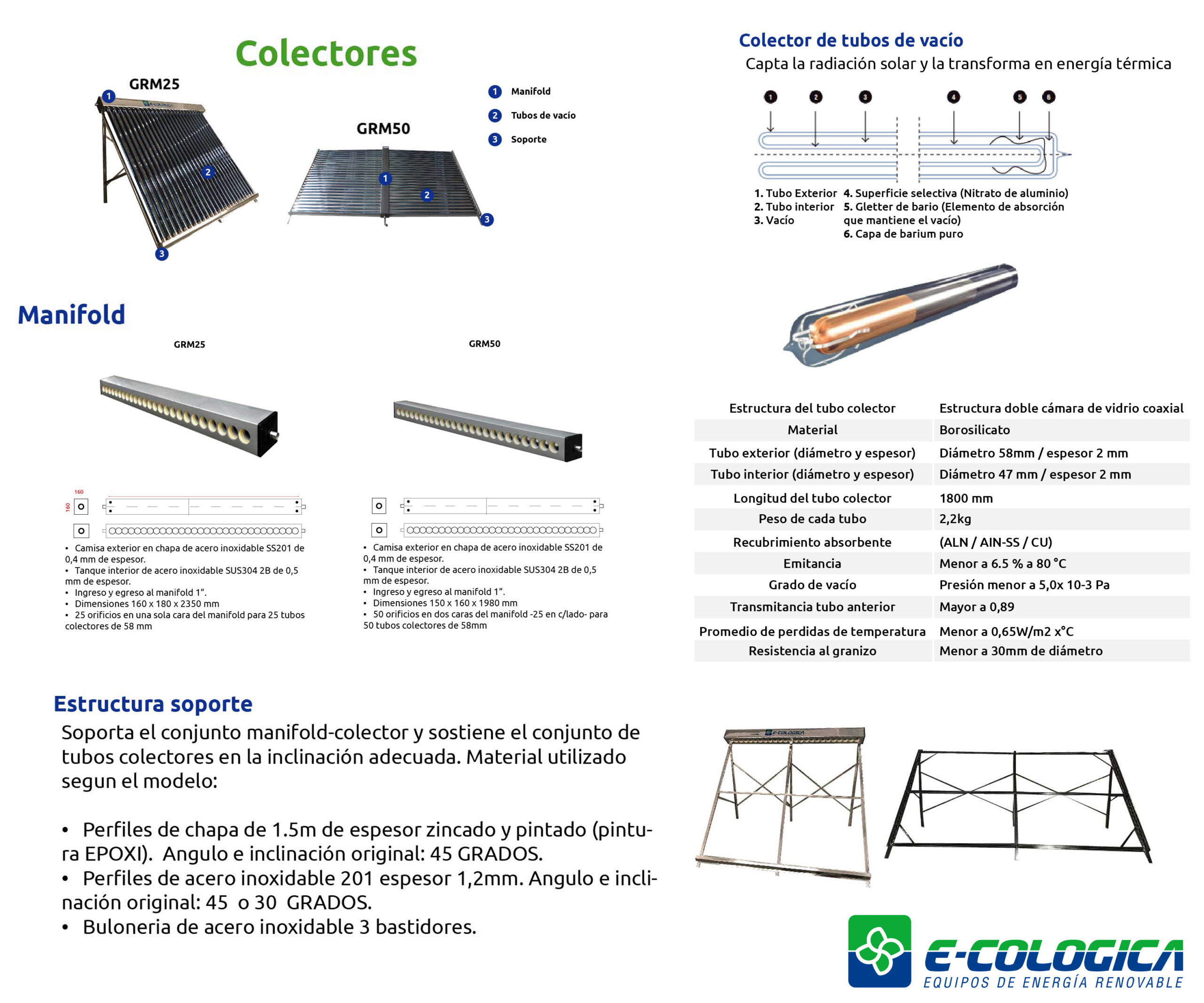

1- Colectores no presurizados
MODELO
GRM50
GRM25
Capacidad del Manifold
13,4 Lts.
16,1 Lts.
Peso lleno de Agua
337 Kg
198 Kg
Área de Instalación
Hasta 6
Cantidad de Tubos Colectores
50
25
Área Efectiva
5,8 m²
4,05 m²
Diámetro & Longitud Tubos
58×1800 mm
Tipo de Tubo Colector
Tricapa QB-AL.SS/CU
Espesor: 2 mm – Peso: 2 Kg
Aislación Térmica
Espuma de Poliuretano
Espesor: 50 mm; 35 Kg/m³
Conexiones Entrada/Salida
1″
Tanque Interior
Acero Inoxidable 0.45 mm SUS304 2B
Acero Inoxidable 0.5 mm SUS316 L
Eficiencia
±70%
Máxima Presión de Trabajo
0.05 Bar
Coeficiente de Pérdidas de Calor
0.4-0.6 w/(m²*C)
Tanque Exterior
Acero Inoxidable SS201 0.4 mm
Acero Galvanizado 0.4 mm c/ epoxi
Soporte
Acero Inoxidable SS201 1.2 mm
Acero Galvanizado 1.2 mm c/ epoxi
Inclinación del Colector
45º
Producción Diaria ACS
450-500 Lts. a 60 ac
25-300 Lts. a 60 ac

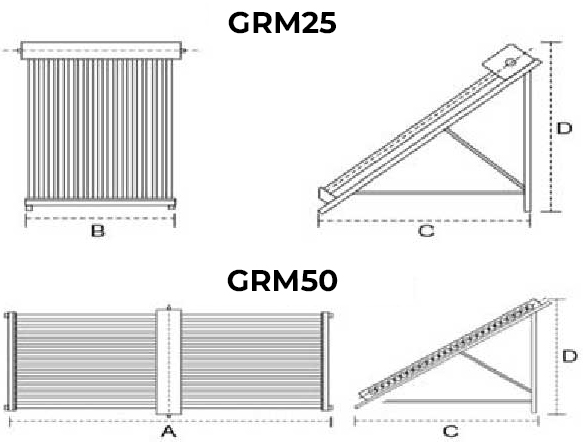

MEDIDAS:
MODELO
A (mm)
B (mm)
C (mm)
D (mm)
E (m²)
GRM25
2270
1300
1350
2100
2,95
GRM50
3800
1550
1500
2100
5,89

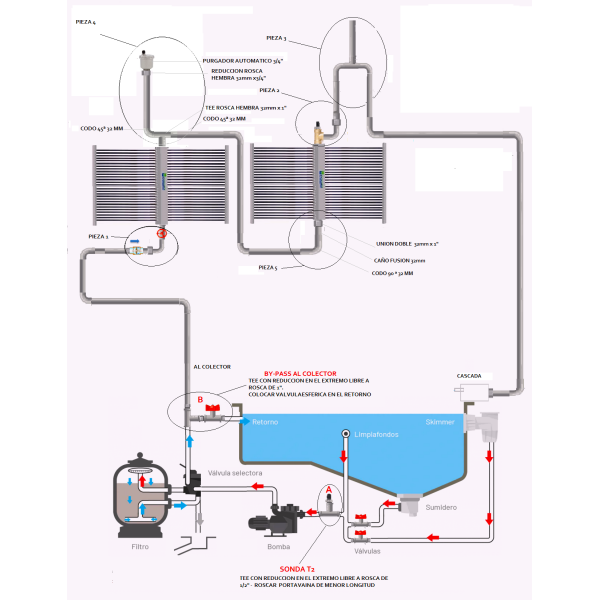

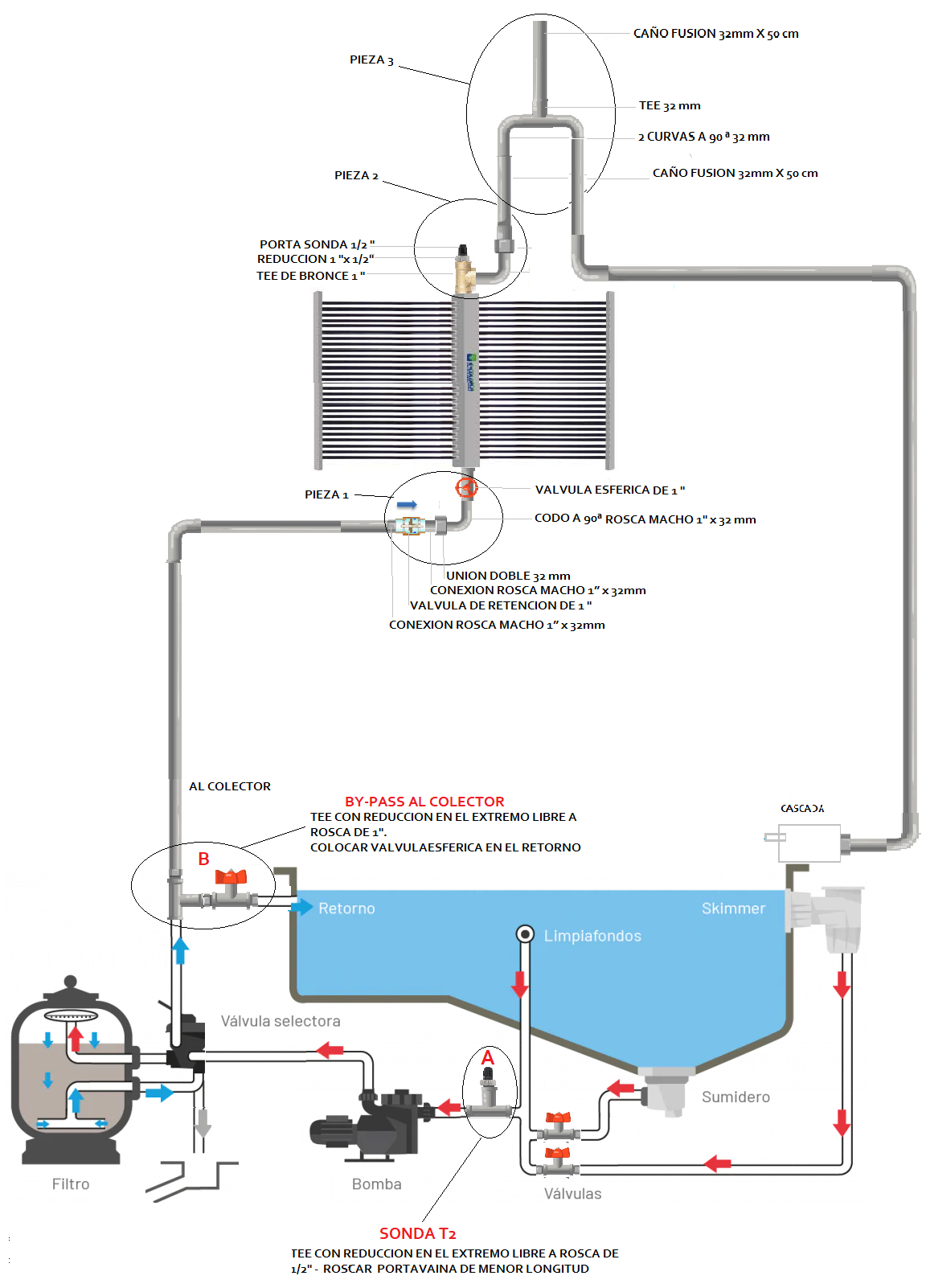

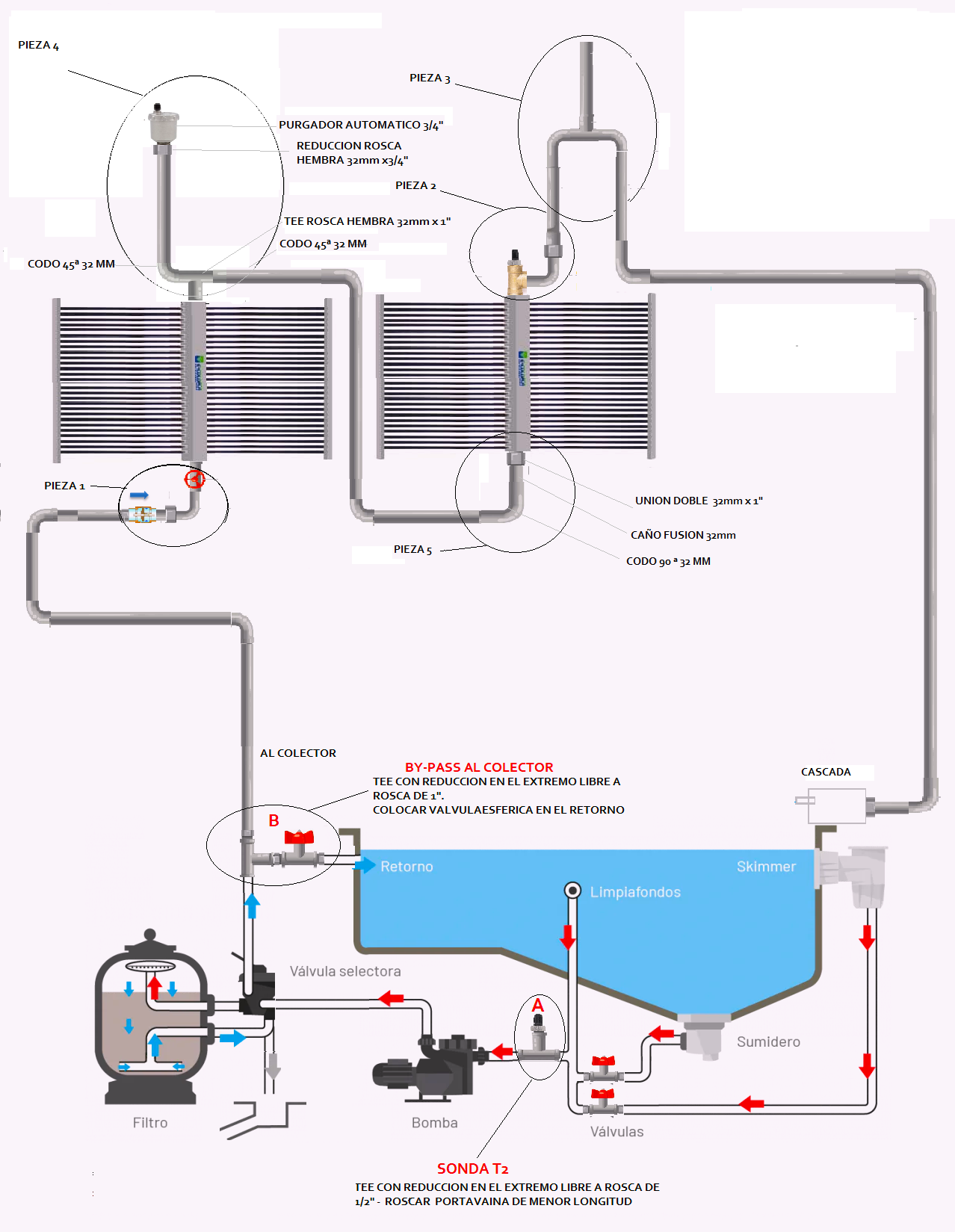

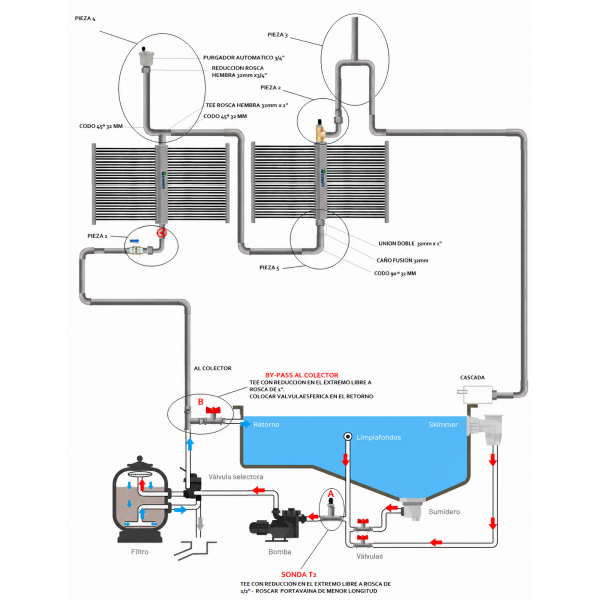

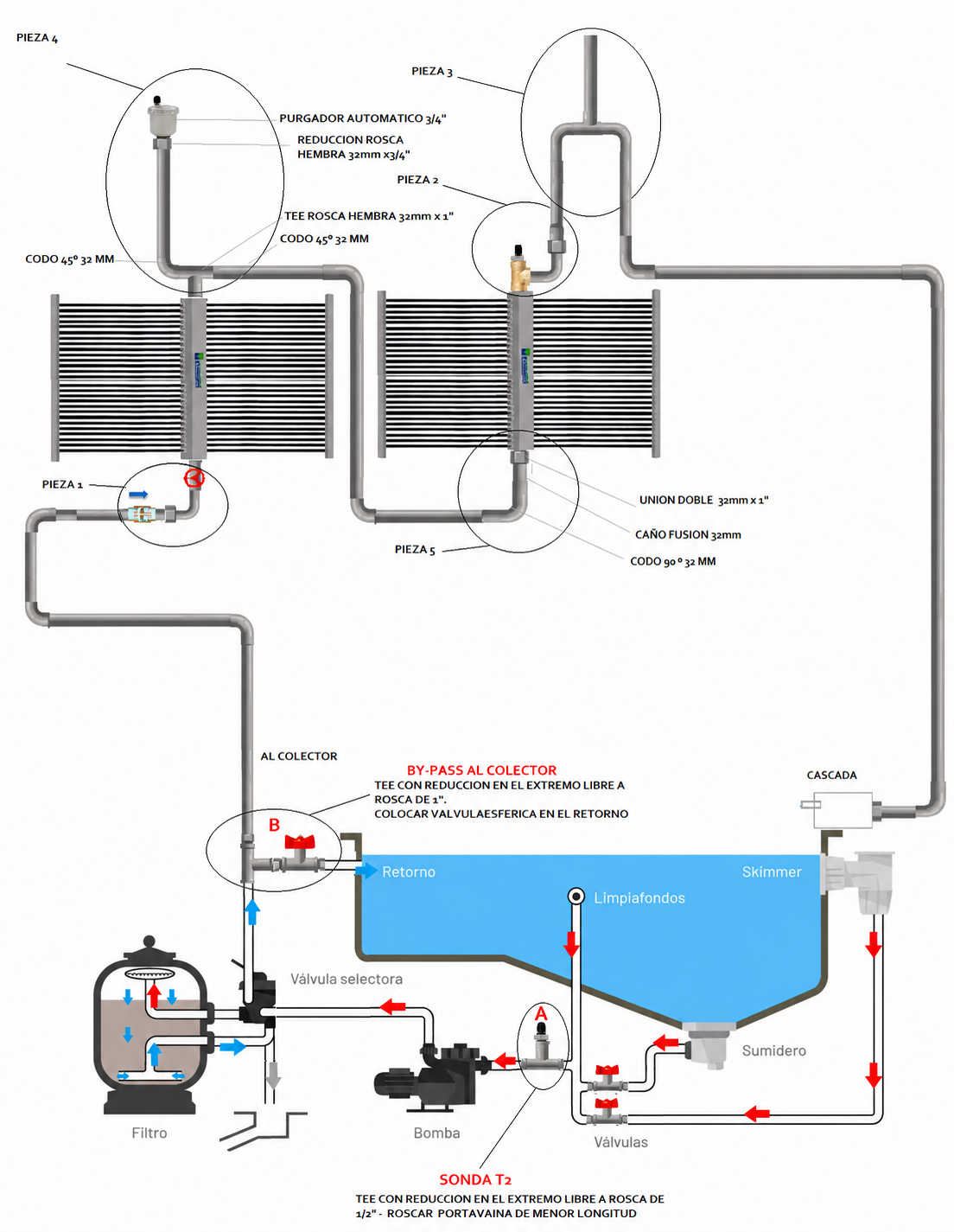

2- KIT DE CONEXIONES:

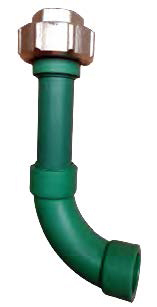

Piezas pre-armadas para el conexionado a la entrada y salida del colector. Las unidades de cada pieza ó accesorio varían de acuerdo a la cantidad de colectores a colocar.

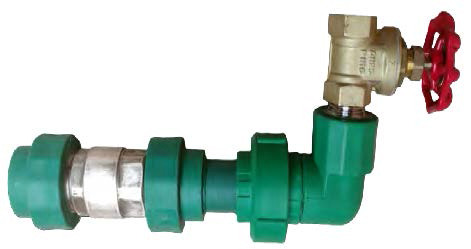

Pieza 1

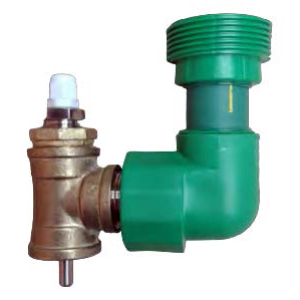

Pieza 2

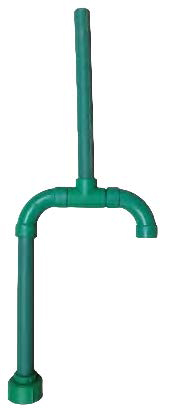

Pieza 3

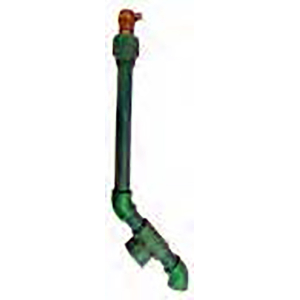

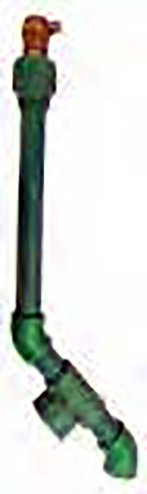

Pieza 4

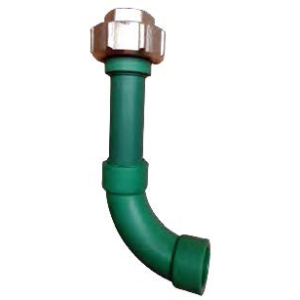

Pieza 5

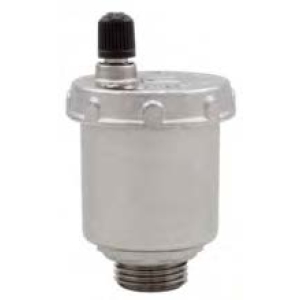

Purgador Automático

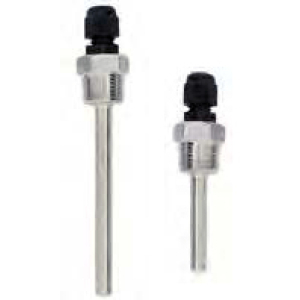

Porta Sondas

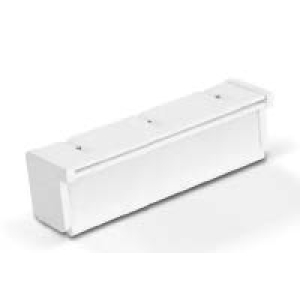

Cascada

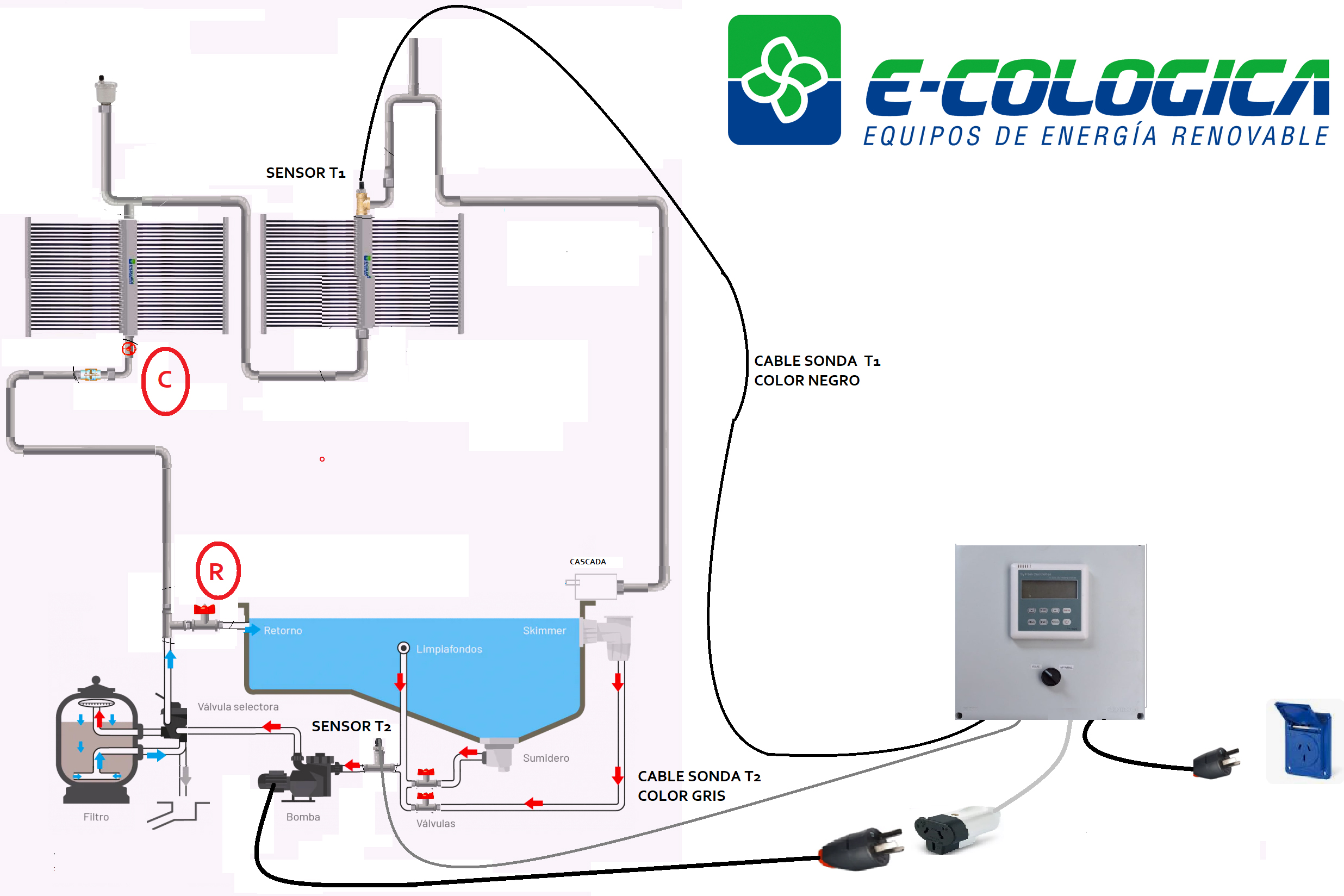

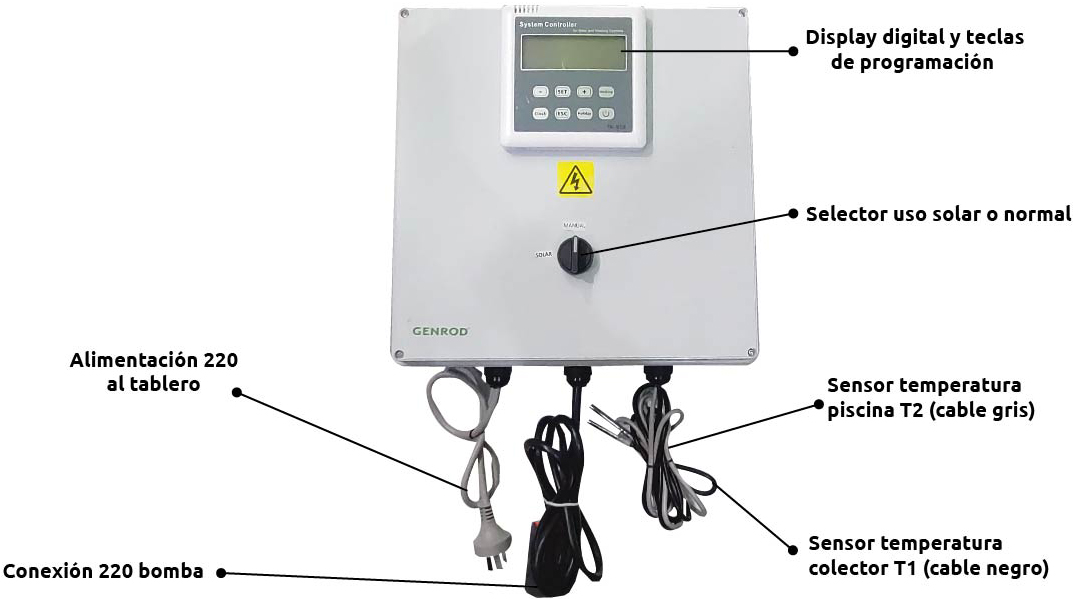

3- TABLERO DE CONTROL:
Está compuesto por:
Un Controlador electrónico diferencial (está montado en la tapa frontal junto con una llave selectora para seleccionar el modo de funcionamiento del sistema -Solar ó Manual-).

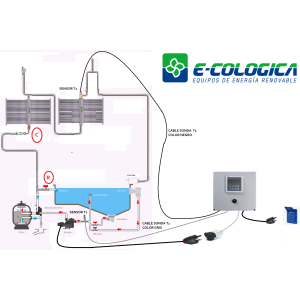

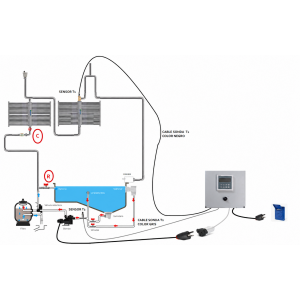

Dos Sensores de Temperatura (T1 y T2).
Un enchufe macho para la entrada de energía y alimentación general del tablero y un enchufe hembra de salida para la alimentación de la bomba.
El tablero fue diseñado para un montaje y puesta en marcha rápido, ya que una vez instalados los sensores y conectados los enchufes de alimentación del equipo y bomba, el controlador comenzara a funcionar sin requerir configuración adicional alguna.
