CARACTERÍSTICAS TÉCNICAS
Principales ventajas:
- ✅ Conmutación automática entre red y batería
- ✅ Controlador solar integrado y cargador de CA mejorado
- ✅ Protección contra sobrecarga, cortocircuito y temperatura
- ✅ Tecnología de compensación térmica para prolongar la vida útil de tus baterías
⚙️ Configuraciones que permite el AV2218:
📍 Rango de voltaje de entrada | APL (electrodomésticos): acepta 90-280V UPS (Respaldo): acepta 170–280V 👉🏻 Ideal si querés proteger equipos sensibles como computadoras o electrónica fina. |

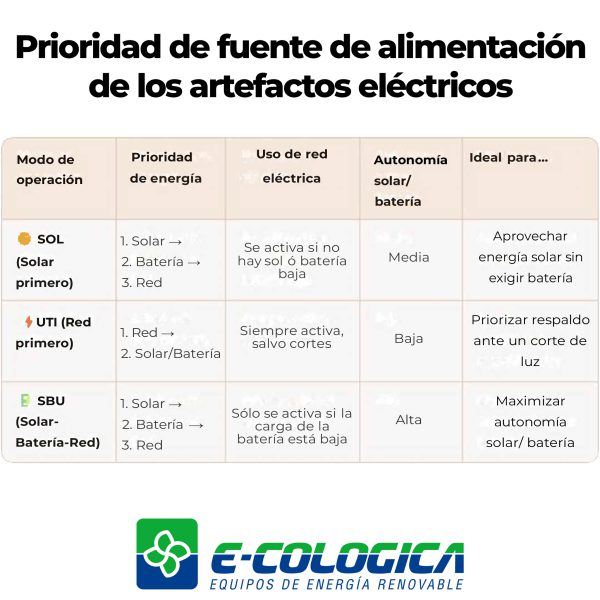

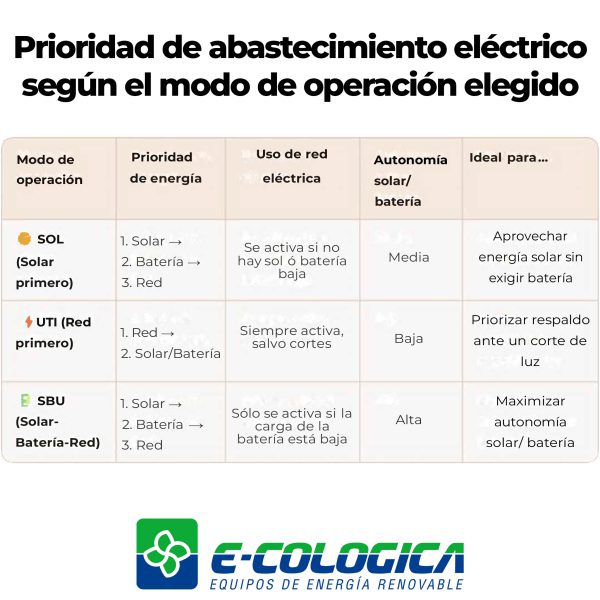

📍 Prioridad de fuente de alimentación de los artefactos eléctricos
Este parámetro permite definir qué fuente de energía se priorizará para abastecer los consumos conectados.
| Modo de operación | Uso de red eléctrica | Ideal para… |
SOL (Sistema solar) Orden de uso: 1. Solar ⇒ 2. Batería ⇒ 3. Red | Solo cuando no hay energía solar disponible. Ej. en Horario nocturno o cuando la bateria esta con baja carga. | Aprovecha energía solar sin exigir a la batería. Autonomía solar/batería: Intermedia |
UTI (Red
primero)Orden de uso: 1. Red ⇒ 2. Solar-Batería | Red eléctrica siempre activa, conmuta a solar cuando se interrumpe el servicio de red | Prioriza reservar el sistema solar para respaldo ante un corte de luz. Autonomía solar/batería: Baja |
SBU
(Solar- Batería-Red)Orden de uso: 1. Solar ⇒ 2. Batería ⇒ 3. Red | La red eléctrica solo se activa cuando se agota la carga disponible de la batería | Ideal para maximizar autonomía solar/batería Autonomía solar/batería: Alta |

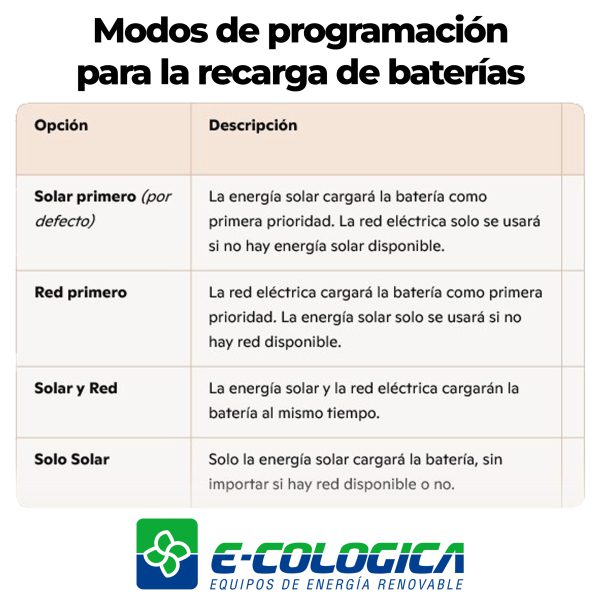

🔋Modos de programación para la recarga de batería
| Opción | Descripción |
| Solar primero (por defecto) | La energía solar cargará la batería como primera prioridad. La red eléctrica solo se usará si no hay energía solar disponible. |
| Red primero | La red eléctrica cargará la batería como primera prioridad. La energía solar solo se usará si no hay red disponible. |
| Solar y Red | La energía solar y la red eléctrica cargarán la batería al mismo tiempo. |
| Sólo Solar | Solo la energía solar cargará la batería, sin importar si hay red disponible o no. |
📋 Especificaciones Técnicas – Inversor AV2218
| Modelo | AV-2218SCC |
| Capacidad | 2200VA / 1800W |
| Voltaje nominal de batería | 24V DC |
⚡ Modo Línea (conectado a red)
| Voltaje de entrada | 230V AC |
| Rango de voltaje acotado | 170–280V AC |
| Rango de voltaje (amplio) | 90–280V AC |
| Frecuencia de entrada | 50Hz o 60Hz (detección automática) |
| Voltaje de salida | 230V AC (la de la red eléctrica) |
| Frecuencia de salida | La de la red eléctrica |
| Forma de onda de salida | La de la red eléctrica |
| Eficiencia | 95% (a plena carga, batería cargada) |
🔋 Modo Respaldo (batería)
| Voltaje de salida | 230V AC (+10% / -18%) |
| Frecuencia de salida | 50Hz o 60Hz (detección automática) |
| Forma de onda de salida | Onda sinusoidal modificada |
| Eficiencia | 80% |
🛡️ Protecciones
| Sobrecarga en la salida | Tolerancia: >110% de carga (≈1980W) –> 1 minuto >120% de carga (≈2160W) –> 20 segundos >150% de carga (≈2700W) –> 5 segundos |
| Descarga | Corte por bajo voltaje |
| Sobrecarga de batería | Corte por sobrevoltaje |
| Sobretemperatura | Apagado automático |
| Cortocircuito | Protección electrónica |
🔌 Cargador de batería (alimentado por CA)
| Algoritmo de carga | Carga en 3 etapas |
| Corriente de carga seleccionable | 0A / 5A / 10A / 15A / 20A |
| Voltaje de flotación | 27.4V |
| Voltaje de sobrecarga | 32V |
☀️ Cargador solar
| Potencia máxima de panel solar | 1750W |
| Tipo de controlador | PWM |
| Voltaje de entrada solar | 30–80V DC |
| Corriente máxima de carga solar | 50A |

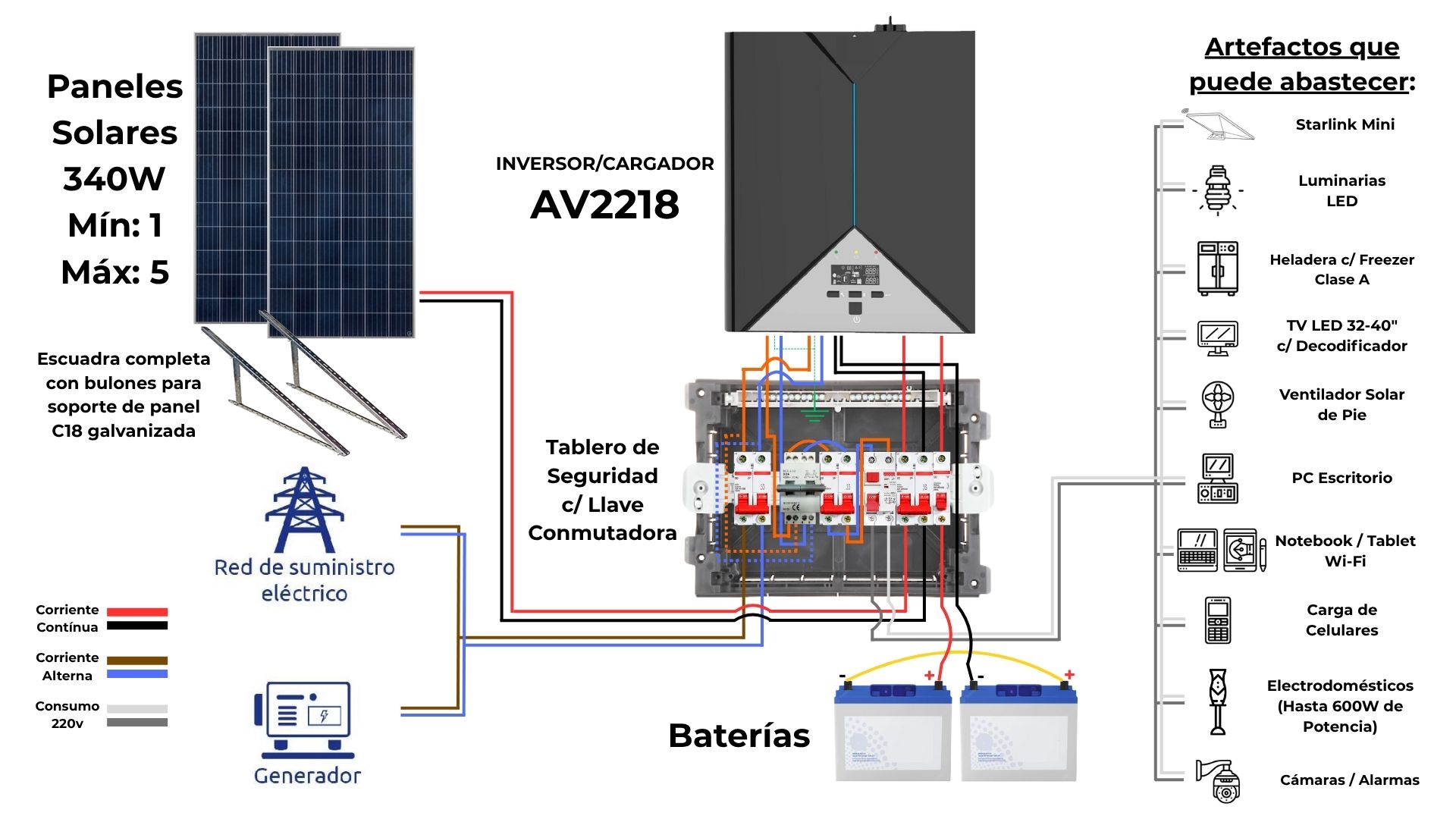

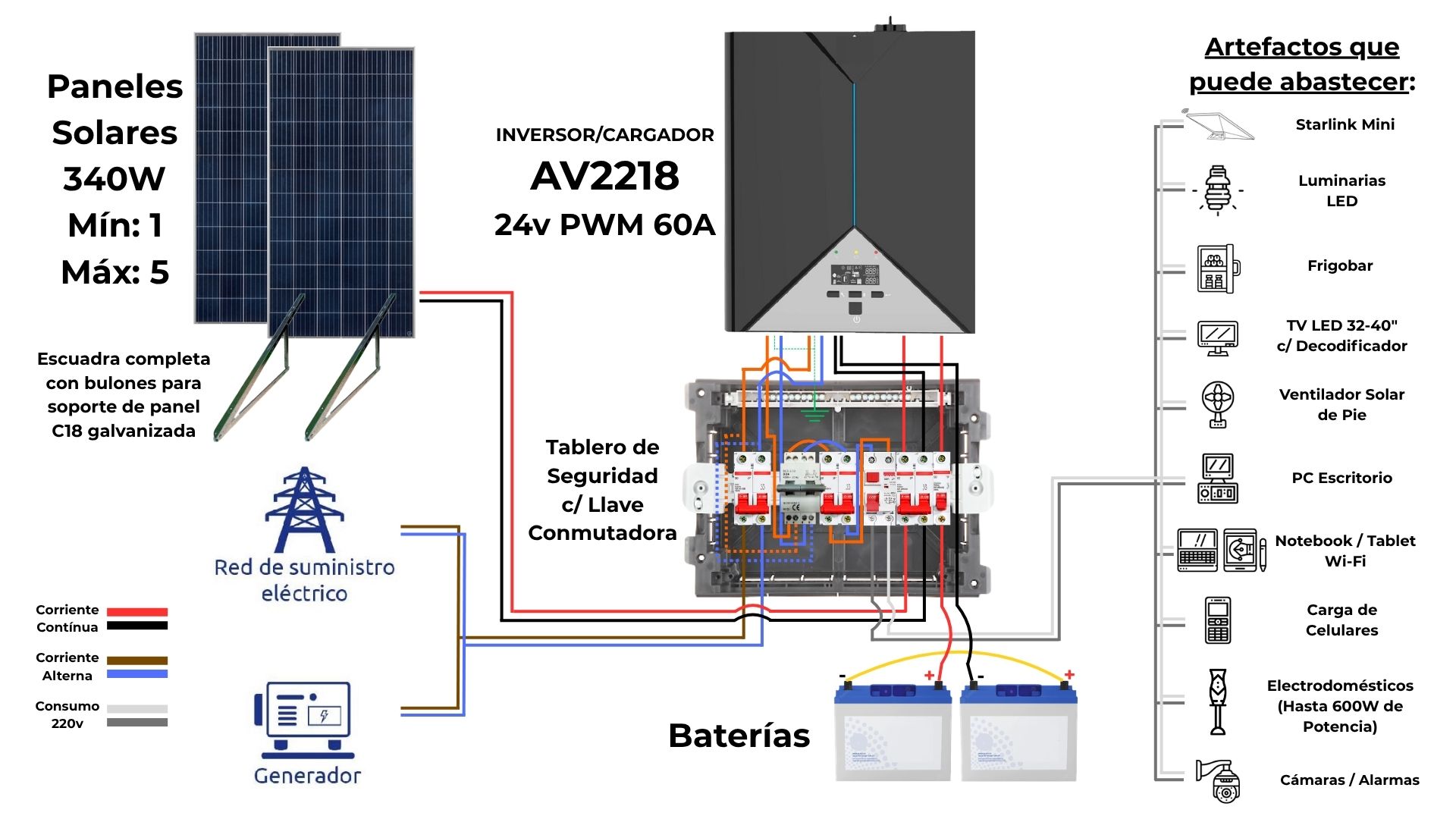

COMPOSICIÓN DEL KIT

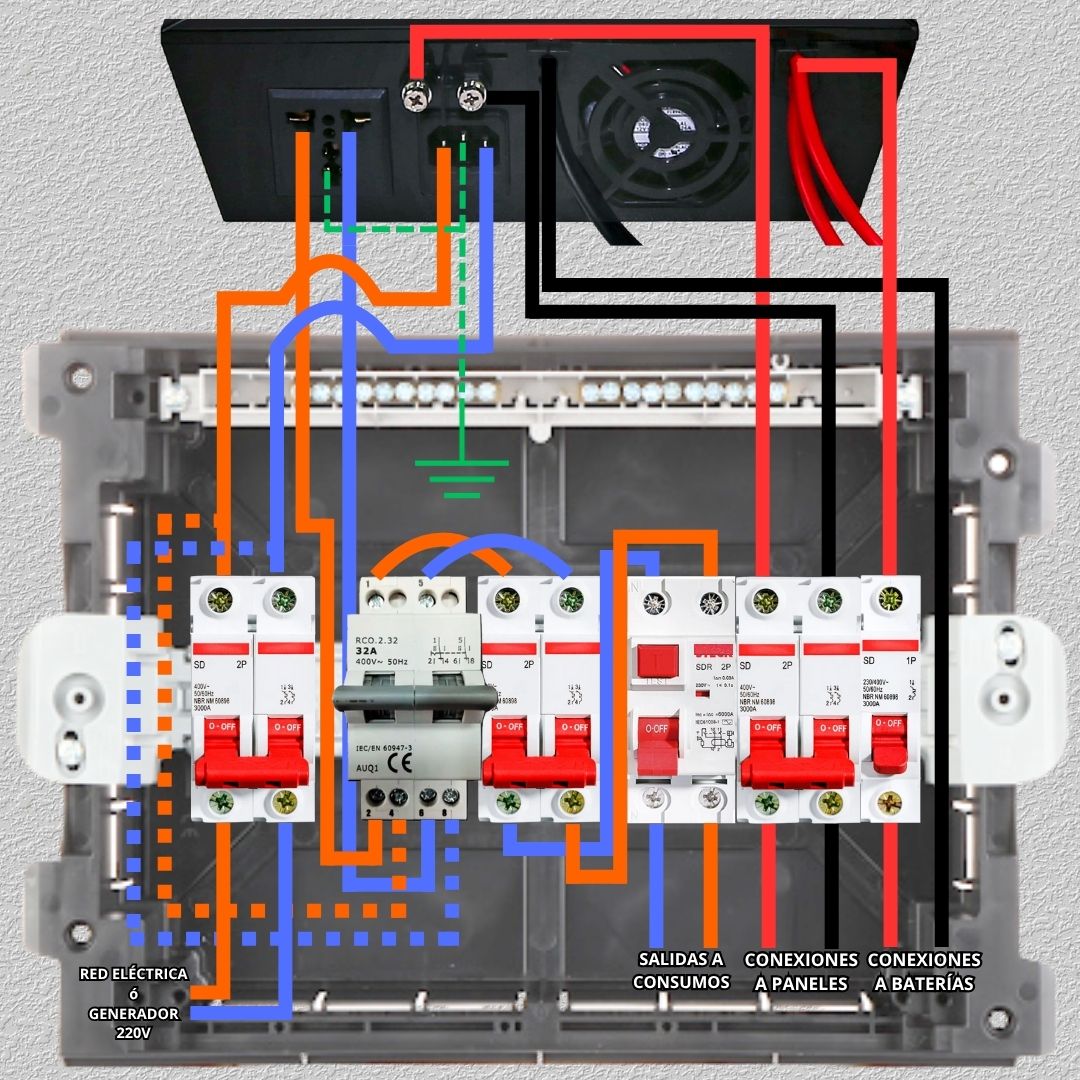

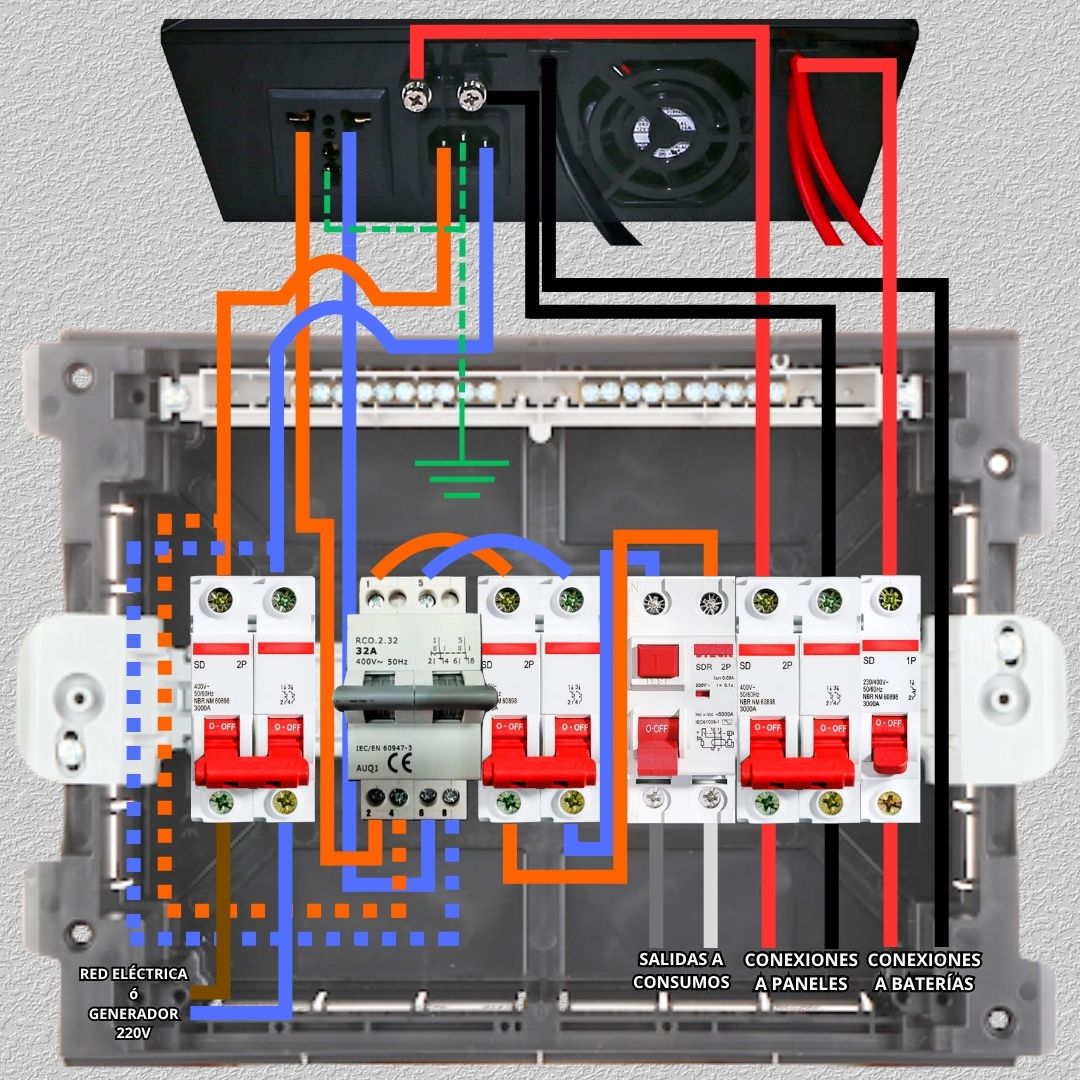

COMPONENTES TABLERO DE SEGURIDAD:
